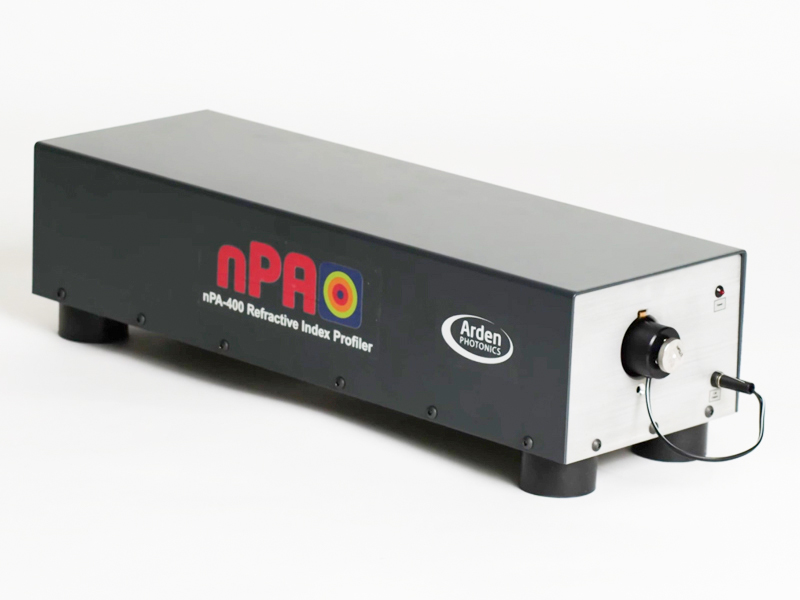

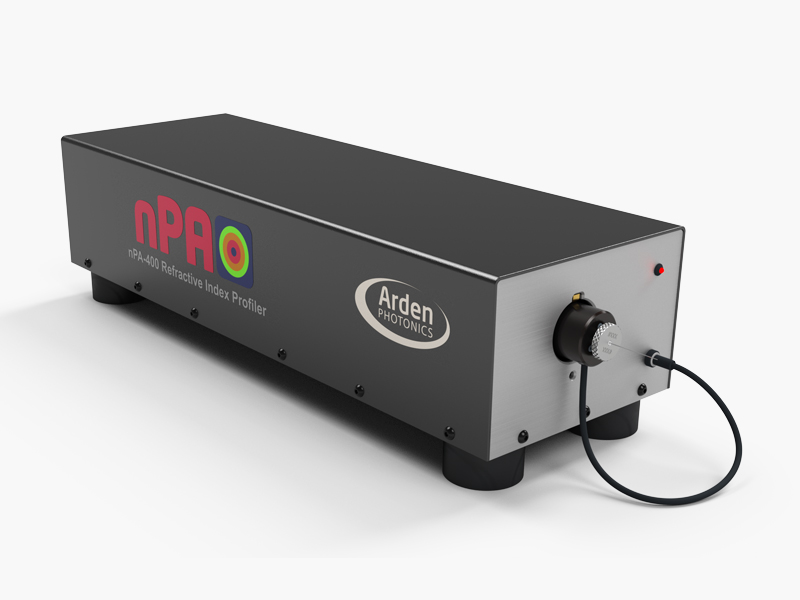

nPA-600 折射率分析儀提供準確且可重復的折射率數據，提供有關光纖設計和制造過程的寶貴信息，在幾秒鐘內測量折射率！無需旋轉光纖或掃描光纖端面，測量速度非常快，使用改進的折射近場技術來分析光纖的端視圖灰度強度分布，以確定其完整的 2D 折射率分布。光纖模式測量分析儀STAR-CMC-1550可測量空芯和實芯少模光纖,直徑高達400μm,波長：1480～1630 nm，使用空間和光譜分辨成像 (S2) 技術來識別少模光纖的傳播模式，可重建被測光纖的導模輪廓和相位，可測量空芯和實芯少模光纖，直徑高達600μm，可分析 2000 張圖像。
我們一站式供應各種類型的光纖分析儀,光纖折射率分析儀,折射率分析儀,光纖模式分析儀,光纖模式測量分析儀，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們的產品經理！

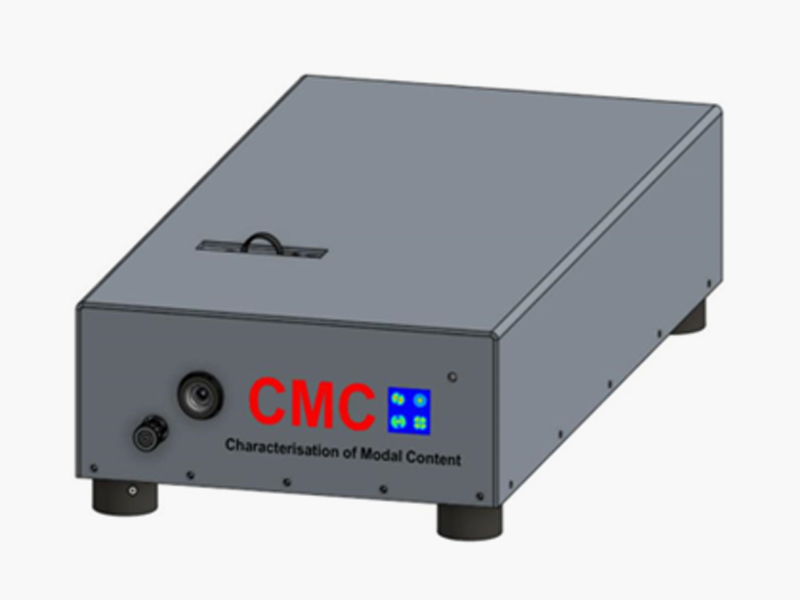

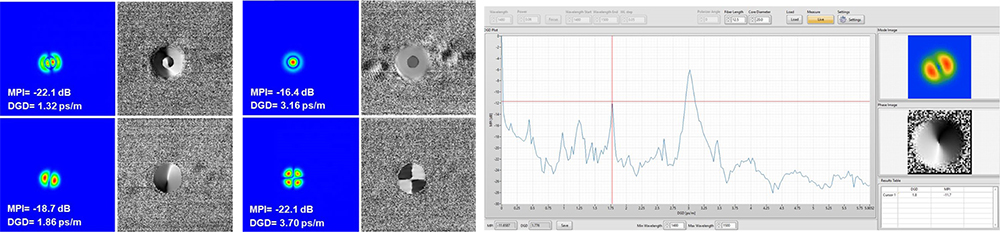

STAR-CMC-1550光纖模式測量分析儀使用空間和光譜分辨成像(S2)技術來識別少模光纖的傳播模式。它由兩個不同的單元組成：一個可調諧激光器和一個接收器單元。STAR-CMC-1550 允許獲得每種傳播模式的差分群延遲 (DGD) 以及與最激發模式相比的相對強度或多徑干擾(MPI)。此外，STAR-CMC-1550允許重建被測光纖的導模輪廓和相位。
特點和優勢
可測量直徑高達400um的光纖
可測量空芯和實芯少模光纖
可重建傳播模式剖面和相位
可計算高階模式與最激發模式相比的相對強度
可計算傳播模式的DGD
測量能力
纖維直徑：＜400um
光纖長度：5～100m
測量時間**：＜ 90秒?
光纖類型：少模實芯和空芯光纖
可分析2000張圖像
光學參數
測量波長：1480～1630nm
波長分辨率：10pm
最大DGD：365ps
DGD分辨率：0.05ps
圖像傳感器：InGaA10.8x12.3mm，512x640像素，20um像素間距
曝光范圍：0.1ms至20ms曝光時間
A/D轉換：16位
物理參數
重量：7kg（可調諧激光）； 8kg（接收單元）
尺寸：0.22m x 0.385m x 0.131m（可調諧激光器）； 0.306mx0.606mx0.145m（接收器單元）
工作溫度：15-300℃
濕度：相對濕度5%-95%，非冷凝
計算機要求：所有系統均配備運行最新Windows操作系統的計算機
數據接口：1 X USB 3.0（USBA to USBB：提供1m電纜）
在幾秒鐘內即可測量光纖折射率!
STAR-nPA-600 是獲取用于驗證標準和特種光纖所需的折射率數據的快速、簡單且低成本的方法。最少化需要的光纖準備工作，同時干凈、高效的圖形用戶界面允許用戶以最少的培訓或經驗充分表征他們的光纖。STAR-nPA-600 提供準確且可重復的折射率數據，提供有關光纖設計和制造過程的寶貴信息。

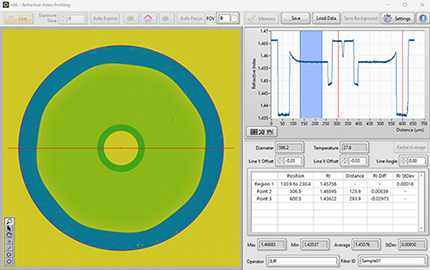

STAR-nPA-600 折射率分析儀使用改進的折射近場技術來分析光纖的端視圖灰度強度分布，以確定其完整的 2D 折射率分布。使用時無需旋轉光纖或掃描光纖端面，并且測量速度非常快，這意味著 STAR-nPA-600 非常適用于生產線、研發實驗室或 QA 環境。
特點和優勢
秒測
非常快速和簡單的光纖準備工作——只需切割和插入光纖
高度用戶友好的軟件
可測量直徑高達600um的光纖
測量非圓形對稱纖維——適用PM；八角形，多核
可溯源校準

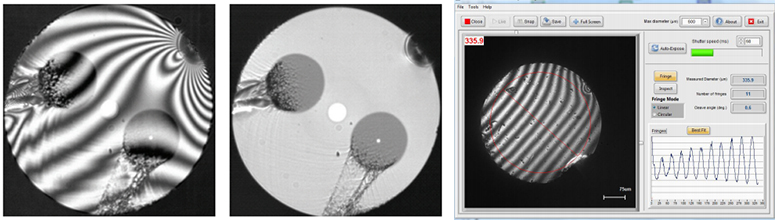

干涉檢測系統儀(STAR-VFI-xxxx)專門用于檢查切割或拋光光纖的表面質量和平整度。
特點和優勢
可接收125-1200um直徑的光纖
500萬像素相機提供x6數碼變焦
支持Arden, Fujikura/AFL, Vytran和Furakawa/FITEL
曲率估計的末端角度/半徑
檢查和邊緣模式
支持扁平和傾斜的末端
用戶校準設備
應用
精密切割機制造
切割機維護
激光制造
醫療器械制造
設備尾纖測試
| 型號 | STAR-VFI-200 | STAR-VFI-1200 | STAR-VFI-2000 |
| 可視范圍 | 200um | 最大1200um，x1.5、x2、x3和x6數字變焦 | 最大2000um，x1.5、x2、x3和x6數字變焦 |
| 尺寸 | 240mm(W)x240mm(D) x90mm(H) | ||
| 重量 | 2.0kg | ||
| 圖像傳感器 | 1/1.8 inch CMOS array, 12bit, 6.4MP | ||
| 有效像素 | 2076x2076, 2.4um 方形像素 | ||
| 條紋分辨率 | 2um/fringe | ||
| 最大幀速率 | ＞ 20 fps | ||
| LED波長 | 587nm | ||
| 精度 | ＜ 0.2 deg | ||
| 圖像格式 | 12-bit png | ||
| PC連接方式 | USB 3.0 (USB Type C to USB type A: 1m 電纜) | ||
| 額定電壓 | 12V in-line | ||
| 工作溫度 | 0oC to + 50oC | ||
| 濕度 | 5%-95%相對，非冷凝 | ||
| 工作系統 | Windows7/8/10 64bit only | ||
| 硬件 | 2GB RAM; USB 3.0 port; 64bit | ||
訂購須知
| 型號 | 規格 |
| STAR-VFI-200 | 直徑125um光纖干涉檢測系統。包括STAR-VFI-200光學單元;STAR-VFI-H0光纖支架用于125um光纖;電腦軟件;USB連接線;電腦不包括在內。 |
| STAR-VFI-1200 | 直徑125 ~ 1200 u m光纖干涉檢測系統。包括STAR-VFI-1200光學單元;STAR-VFI-H0/0400光纖架，適用于400um光纖;STAR-VFI-FTK400光纖樣品;電腦軟件;USB線;電腦不包括在內。 |
| STAR-VFI-2000 | 直徑400 ~ 2000um光纖干涉檢測系統。包括STAR-VFI-2000光學單元;STAR-VFI-H0/0400光纖架，適用于400um光纖;STAR-VFI-FTK400光纖樣品;電腦軟件;USB線;電腦不包括在內。 |
可選項
| 型號 | 規格 |
| STAR-VFI-H0 | 125um光纖支架，垂直切割 |
| STAR-VFI-H0-200 | 200um光纖支架，垂直切割 |
| STAR-VFI-H0-400 | 400um光纖支架，垂直切割 |
| STAR-VFI -H0-600 | 600um光纖支架，垂直切割 |
| STAR-VFI -H0-800 | 800um光纖支架，垂直切割 |
| STAR-VFI -H0-1000 | 1000um光纖支架，垂直切割 |
| STAR-VFI -H0-1250 | 1250um光纖支架，垂直切割 |
| STAR-VFI -H0-1500 | 1500um光纖支架，垂直切割 |
| STAR-VFI -H0-2000 | 2000um光纖支架，垂直切割 |
| STAR-VFI -H0-1250F | 1.25mm套圈的光纖支架 |
| STAR-VFI -H0-1500F | 2.5mm套圈的光纖支架 |
| STAR-VFI -H0-2000F | 3.2mm套圈的光纖支架 |
| STAR-VFI -H-Angle | 角誘導環用于測量4°- 12°的切割角 |
| STAR-VFI -MPS | VFI安裝板標準Arden Photonics VFI所有 |
| STAR-VFI -MPF | VFI安裝板125um藤倉式光纖支架(也適用于FGC支架) |
| STAR-VFI -MPFL | VFI安裝板200um+藤倉式光纖支架(也適用于FGC支架) |
| STAR-VFI -CC-01 | STAR-VFI-200, STAR-VFI-1200, STAR-VFI-2000硬質手提箱 |
| STAR-VFI –UEW2 | 延長保修期，涵蓋自購買之日起2年的零件和人工，返回基地。不包括相機。 |
| STAR-VFI -UEW3 | 延長保修期，涵蓋自購買之日起3年的零件和人工，返回基地。不包括相機。 |
| STAR-VFI –UEW4 | 延長保修期，涵蓋自購買之日起4年的零件和人工，返回基地。不包括相機。 |
| STAR-VFI -UEW5 | 延長保修期，涵蓋自購買之日起5年的零件和人工，返回基地。不包括相機。 |
| STAR-VFI -FTK400 | 光纖樣品，直徑400um，用于檢查STAR-VFI-1200對準和校準 |
環繞通量現在被廣泛接受為IEEE、TIA和IEC指定模態填充的首選方法。FOTP-203中定義了環繞通量的測量——“模式資源管理器”是當今最符合標準的測量系統，已被美國和歐洲的主要標準實驗室選擇作為其臨界測量的基礎。其緊湊的尺寸和堅固的設計使其成為電纜制造商，光纖儀器公司和VCSEL，激光和LED光源制造商的首選工具。在每天的工廠使用中，業內的主要參與者都依賴于Modal Explorer。模態資源管理器可用于測量850和1300nm以及其他自定義波長。Modal Explorer使環通量測量簡單、準確，符合國際標準。但是，如果您正在為多模系統測量基于激光的透射光源，您可能需要使用測試跳線組件和光纖振動器，以避免“斑點”。行業標準，例如IEEE 802.3aq和FOTP-203，要求使用機械光纖振動器。光纖振動器（MPX-SR3選項）通過改變光纖中模式的差分路徑長度來減少斑點。纖維不斷搖晃，以使斑點被平均出來。這將確保測量包圍通量的足夠可重復性。
特點和優勢
帶有焦點指示器的端面檢查模式，為操作員提供更好的可重復性
電源監視器-同時優化輕吞吐量和模態條件
實時測量-輕松調整模態條件并提高生產率
具有完全填充發射條件的內部LED
USB2.0連接提供便攜性-可選的手提箱加上筆記本電腦
可選的幾何校準工件，以實現MPX的用戶校準
為在生產環境中使用而設計的API軟件控制功能
應用
IEC11801和TIA/EIA568 LAN測試的源和跳線特性
千兆以太網IEEE 802.3的VCSEL特性
模式擾頻器和模式濾波器特性
連接器檢查測量電源符合IEC 61280-4-1
| 型號 | STAR-MPX-1 | STAR-MPX-2 |
| 波長 | 850nm (環通量測量范圍從400nm到1100nm，但端面檢測和聚焦在850nm) | 1300nm (環通量測量范圍為900nm至1700nm，端面檢測和聚焦范圍為1300nm) |
| 尺寸 | 260mm(W)x270mm(D)x90mm(H) 10”(W)x10.5”(D)x3.5”(H) | 260mm(W)x390mm(D)x110mm(H) 10”(W)x15”(D)x4.5”(H) |
| 重量 | 2.5kg / 5.5lb | 7.0kg / 15.5lb |
| 動態范圍 | 60dB | ＞60dB |
| 圖像傳感器 | CCD array, 12 bit, 4.65um 方形像素 | InGaAs array, 12 bit, 30um s方形像素 |
| 最大芯徑 | 110um | 110um |
| 最大光源功率 | 約10mW(取決于功率密度、光纖類型等) | 約10mW(取決于功率密度、光纖類型等) |
| 輸入連接器適配器可用 | 通用2.5mm套圈;LC(均作為標準提供)，FC, ST,SC,MTP，裸光纖(可選) | 通用2.5mm套圈;LC(均作為標準提供)，FC, ST,SC,MTP，裸光纖(可選) |
| 端面檢查和聚焦 | 850nm LED | 1300nm LED |
| 內置引用源 | 850nm LED, FC connector, over-filled (110um 芯徑直徑,; 0.37NA) | 1300nm LED, FC connector, over-filled (110um 芯徑直徑,; 0.37NA) |
| 功率 | 外部切換模式額定電壓(提供) | 外部切換模式額定電壓(提供) |
| PC連接方式 | USB 2.0 (USB B to USB A: 2m電纜供應) | USB 2.0 (USB B to USB A: 3m電纜供應) |
| 電腦要求(最低要求) | 2GB RAM; USB 2.0 port – 無法使用 USB 3.0 | 2GB RAM; USB 2.0 port – 無法使用 USB 3.0 |
| 操作系統 | Windows7/8/10 32bit or 64bit | Windows7/8/10 32bit or 64bit |
| 工作溫度 | 0℃ to + 50℃ | 0℃ to + 50℃ |
| 濕度 | 5%-95%相對，非冷凝 | 5%-95%相對，非冷凝 |
訂購須知
| 型號 | 規格 |
| STAR-MPX1 | MPX-1系統用于850nm多模光纖模態分析，包括光學單元、電纜、軟件包和用戶手冊。系統提供一個通用2.5毫米連接器適配器和一個LC連接器適配器。電腦不包括在內。有關計算機配置的信息，請參閱產品規范。 |
| STAR-MPX2 | MPX-2系統用于1300nm多模光纖模態分析，包括光學單元、電纜、軟件包和用戶手冊。系統提供一個通用2.5毫米連接器適配器和一個LC連接器適配器。電腦不包括在內。有關計算機配置的信息，請參閱產品規范。 |
可選項
| 型號 | 規格 |
| STAR-MPX-API | MPX API軟件插件，旨在訪問和控制MPX進行自動測試（需要額外的許可證） |
| STAR-MPX-CC-01 | MPX-1的硬質手提箱 |
| STAR-MPX-CC-02 | MPX-2的硬質手提箱 |

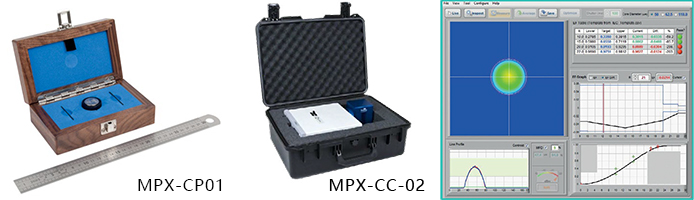

| STAR-MPX-CP01 | MPX-1和MPX-2的玻璃鍍鉻校準工件和軟件包，使用戶校準可追溯到NPL標準。包括玻璃上鍍鉻工件、軟件CD和操作說明 |
| STAR-MPX-CAU250 | 2.5mm直徑套圈連接器的輸入連接器適配器，通用(MPX-1和MPX-2作為標準提供) |
| STAR-MPX-CALC | LC連接器的輸入連接器適配器(MPX-1和MPX-2作為標準提供) |
| STAR-MPX-CAFC | FC連接器的輸入連接器適配器 |
| STAR-MPX-CAFC/APC | FC/APC連接器的輸入連接器適配器 |
| STAR-MPX-CASC | SC連接器的輸入連接器適配器 |
| STAR-MPX-CASC/APC | SC/APC連接器的輸入連接器適配器 |
| STAR-MPX-CAST | ST連接器的輸入連接器適配器 |
| STAR-MPX-CAMTP | MTP連接器的輸入連接器適配器 |
| STAR-MPX-CAMTRJ | MTRJ連接器的輸入連接器適配器 |
| STAR-MPX-CAU250/APC | 輸入連接器適配器直徑2.5mm套圈APC連接器，通用 |
| STAR-MPX-SR3*** | 帶有2根光纖的光纖振動器（1 x OM1和1 x OM2）；輸入和輸出上的FC/PC連接器。***請參閱下一頁上的描述 |
| STAR-MPX-UEW3 | MPX延長保修涵蓋零件和人工，自購買之日起3年，返回基地。封面不包括相機 |
| STAR-APL-LC | 筆記本電腦，預裝了應用軟件 |
| STAR-APL-DC | 臺式計算機，預裝了應用軟件 |

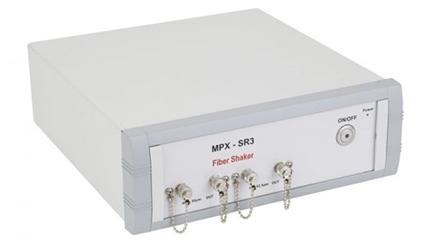

散斑衰減器MPX-SR3使環形通量的測量變得簡單、準確，并且符合國際標準。通過改變光纖中各種模式的差分路徑長度來減少散斑，在測量過程中，光纖連續振蕩，以使散斑平均化。這將確保環形通量的測量具有足夠的可重復性。散斑衰減器MPX-SR3有兩個通道。一個通道包含OM1（62.5/125μm分級索引光纖）和另一個OM2（50/125μm分級指數光纖），也可與OM3和OM4光纖一起使用。每個通道都有一個輸入和輸出端口，標配FC/PC連接器。
典型優勢
尺寸較小
雙光纖輸入：OM1/OM2或OM3/OM4
低噪音
重量輕
抖動頻率為10Hz
| 光纖類型 | OM1 (62.5/125 GI) and OM2 (50/125 GI) |
| 輸入輸出連接器 | FC/PC |
| 震蕩頻率 | 10Hz |
| 插入損耗 | ＜1dB |
| 尺寸 | 260mm(W)x270mm(D)x90mm(H) |
| 重量 | 1.9kg |
| 功率 | 外接開關電壓電源要求:90-240V， ＜500mA， ＜50W |
| 工作溫度 | +5oC to +40oC |
| 儲存溫度 | -10oC to +50oC |
STAR-FGC系列是在生產和研發環境中測量標準和特種光纖尺寸的完整解決方案。STAR-FGC-GT -玻璃光纖幾何尺寸，直徑可達400um。STAR-FGC-GS -玻璃光纖幾何光纖，直徑達1000um。暗場照明系統允許軟件通過照亮光纖端面和成像反射光來顯示光纖端面的清晰實時圖像。這允許用戶在進行幾何測量時檢查光纖的端面。光纖幾何測量的暗場方法得到了英國NPL和美國NIST的支持。

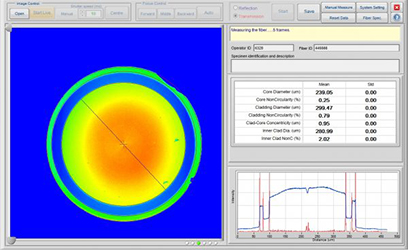

STAR-FGC附帶一個高效的軟件包，其中包含在反射和傳輸模式之間切換的控件。這允許用戶快速輕松地進行核心和包層幾何測量，包括直徑、非循環和同心度。該軟件包含所有標準電信光纖的測量模板，但用戶也可以創建自己的模板。這允許測量許多特殊光纖類型，包括雙包層光纖、彎曲不敏感光纖、多芯光纖等。
特點和優勢
測量最廣泛的光纖尺寸和類型-單單元解決方案意味著更少的工作臺空間
符合標準-按照國際標準進行校準，確保其準確性
生產就緒-可靠、可重復、在幾秒鐘內可得出結果
| 型號 | STAR-FGS-GT | STAR-FGC-GS | |
| 光學參數 | |||
| 最大可視范圍 | 600 um | 1200 um | |
| 光纖照明-反射 | 暗視野照明, 850nm LED | ||
| 光纖照明-傳輸 | 多LED陣列, 850nm | ||
| 可重復性 | 單模 | 多模 | 多模 |
| 芯徑直徑 | ＜ 0.05 um | ＜ 0.08 um | ＜ 0.1 um |
| 包層直徑 | ＜ 0.05 um | ＜ 0.05 um | ＜ 0.25 um |
| 芯徑不圓度 | ＜ 1.0% | ＜ 0.5% | ＜ 0.05% |
| 包層不圓度 | ＜ 0.1% | ＜ 0.1% | ＜ 0.1% |
| 纖芯-包層同心度誤差 | ＜ 0.06 um | ＜ 0.05 um | ＜ 0.05 um |
| 測量能力 | |||
| 測量時間 | ＜ 10 seconds (excluding fiber prep) | ||
| 光纖直徑 | Up to 400 um | Up to 1000 um | |

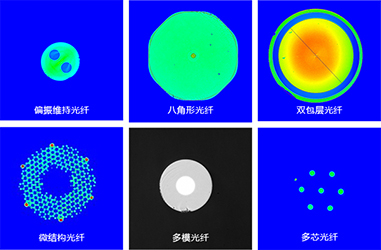

| 特種光纖 | Dual clad, octagonal, PM, Multicore, PCF, etc. | ||
| 物理參數 | |||
| 重量 | 11kg (行李箱33公斤) | ||
| 尺寸 | 0.5 x 0.5 x 0.2 | ||
| 操作溫度 | 0℃~ + 50℃ | ||
| 濕度 | 5%-95%相對，非冷凝 | ||
| 電腦要求 | 所有FGC系統都配有運行最新Windows操作系統的臺式計算機 | ||
| 數據接口 | 2 x USB3.0 (USB B to USB A: 2m電纜供應) | ||
* 重復性是在STAR-FGC-GT上使用一根125um光纖測量的，無需將其從設備上移除，重復性規格僅適用于OM1、OM2和單模光纖。
** 重復性是在STAR-FGC-GS上使用一根540/600um光纖測量的，無需將其從設備上移除。
訂購須知
| 型號 | 規格 |
| STAR-FGC-GT | 用于測量直徑高達400微米的光纖的玻璃光纖幾何系統。包括光纖單元、光纖處理臺、電纜、軟件包；臺式計算機；一對適用于直徑250微米涂層光纖的Arden支架。 |
| STAR-FGS-GS | 用于測量直徑高達1000微米的光纖的玻璃光纖幾何系統。包括光纖單元、光纖處理臺、電纜、軟件包；臺式計算機；一對適合直徑400微米涂層光纖的Arden支架。 |
| STAR-FG-H-250 | 一對帶有250微米V槽的Arden FGC纖維支架，適用于直徑250微米的涂層光纖。 |
| STAR-FG-H-400 | 一對帶有400微米V形槽的Arden FGC纖維支架，適用于直徑400微米的涂層光纖。 |
| STAR-FG-H-600 | 一對帶有600微米V形槽的Arden FGC纖維支架，適用于直徑600微米的涂層光纖。 |
| STAR-FG-H-800 | 一對帶有800微米V槽的Arden FGC纖維支架，適用于直徑800微米的涂層光纖。 |
| STAR-FG-H-1000 | 一對帶有1000微米V形槽的Arden FGC纖維支架，適用于直徑1000微米的涂層光纖。 |
| STAR-FG-H-CUST | 一對帶有客戶定義的V形槽直徑的Arden FGC纖維支架 |
| STAR-FGC-GUEW3 | FGC-玻璃幾何系統，延長保修，涵蓋自購買之日起3年的零件和人工，返回基地。封面不包括相機。 |
| STAR-FGC-GUEW5 | FGC-玻璃幾何系統，延長保修，涵蓋自購買之日起5年的零件和人工，返回基地。封面不包括相機。 |
| STAR-FGC-PMI | PM照明器設計用于FGC。 |

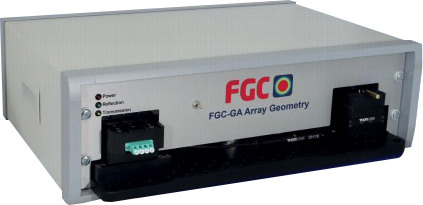

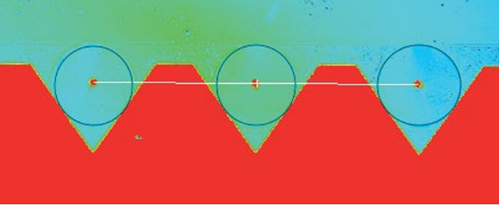

STAR-FGC-GA是v型槽陣列生產測量和過程控制的最終解決方案。通過一個單元，用戶可以測量寬達15mm的多光纖陣列的v型槽塊幾何形狀、芯對芯間距和芯X & Y偏置。STAR-FGC-GA具有1200um可視范圍以及用于沿陣列的整個寬度掃描的自動橫向工作臺，是生產高質量v型槽陣列的最快和最靈活的方式。
特點和優勢
測量芯到芯間距，x偏置，y偏置和v型槽塊幾何形狀。
橫向調整階段和圖像拼接測量超過15毫米陣列寬度。
靈活的軟件可以調整不同的光纖類型(SM, PM, MM)。
1200um可視范圍可同時測量多達4個核心，減少整體測量時間。
可根據客戶要求提供自定義數組。
規格
| 光學參數 | STAR-FGC-GA 可重復性 核心X/ y偏移量* ＜ 0.1um 芯間距離* ＜ 0.1um 測量能力 3根光纖陣列測量時間＜ 1分鐘(不包括光纖制備) 陣列寬度可達15mm 光纖類型單模，多模，PM 物理參數 重量13kg(帶提包44kg) 尺寸0.5m x 0.5m x 0.2m 工作溫度0 - 50°c 濕度5% - 95%，相對，不凝結 數據接口3 X USB 3.1 (USB B到USB A: 0.5m電纜提供) 計算機要求所有FGC系統都配有一臺臺式計算機 運行最新視窗操作系統 |
| 最大可視范圍 | 1200um |
| 光纖照明-反射 | 多通道 525nm |
| 光纖照明-傳輸 | 暗視野照明, 525nm LED |

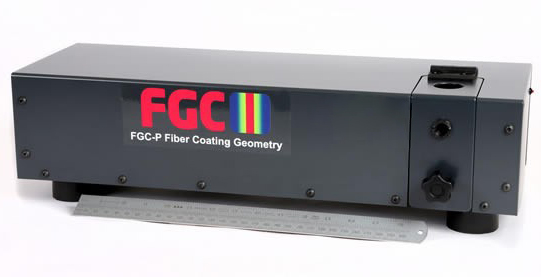

STAR-FGC-P光纖涂層幾何系統是測量光學參數光纖涂層幾何特性的快速、可靠的解決方案。 它可以處理涂層直徑從100um到260um的光纖，能夠測量外部和內部涂層。它的快速和用戶友好性使其非常適合生產和研發環境，保持出色的重復性和可靠性。它使用一種新穎的液體電池設計，允許它重復測量甚至非常薄的光纖，包括極化保持（PM）光纖。被測試的光纖通過360°旋轉，并以用戶定義的間隔進行測量，以盡量減少由光纖任何不對稱引起的任何測量不確定性。在多達36個不同的徑向位置測量涂層的能力確保了測量直徑、圓度和同心度的最高準確度和可靠性。STAR-FGC-P光纖涂層幾何系統完全符合標準，并使用IEC-60793-1-21中描述的側視圖參考測試方法。STAR-FGC-P分析側視圖灰度強度輪廓，使用高速視頻和圖像處理技術確定涂層和包層邊界的位置。被測試的光纖通過360°旋轉，并以用戶定義的間隔進行測量，以盡量減少由光纖任何不對稱引起的任何測量不確定性。
STAR-FGC-P可直接測量光纖涂層幾何參數，包括:
涂層直徑
包層不圓度
涂層覆層同心度
測量能力
| 光纖類型 | SM, MM, PM |
| 涂層材料 | 雙丙烯酸酯 |
| 涂層直徑 | 100 um～260 um |
| 涂層厚度 | ＞ 10 um |
| 測量時間 | 每個角位置＜ 10秒 |
| 角位置 | 可定制，8 ~ 36 |
可重復性
| 外部涂層直徑 | ＜ 0.5 um |
| 外部涂層不圓度 | ＜ 0.5% |
| 內部涂層直徑 | ＜ 0.8 um |
| 內部涂層不圓度 | ＜ 0.8% |
| 外部涂層覆層同心度 | ＜ 0.5 um |
| 內部涂層覆層同心度 | ＜ 0.8 um |
光學參數
| 照明-側視圖 | 暗視野, 525 nm |
| 最大可視范圍 | 580 um |
| 圖像傳感器 | 1.1-inch CMOS, 4112 x 3008像素分辨率 |
| 接觸范圍 | 0.1 ms to 100 ms 曝光時間 |
物理參數
| 重量 | 6 kg (帶提包12 kg ) |
| 尺寸 | 0.5 x 0.2 x 0.2 m |
| 工作溫度*** | 10 – 30° C |
| 額定電壓 | 15 V (外部額定電壓供應) |
| 功耗 | 60 W |
| 電腦要求 | 所有FGC系統都配備了運行最新Windows操作系統的計算機 |
| 數據接口 | 1 X USB 3.0 (USB B to U SB A: 1 m 電纜供應) |
*分析100條掃描線，平均5幅圖像。
**使用超過12角位置的125/245雙丙烯酸酯涂層MM纖維樣品測量重復性，無需從FGC-P中取出。
***性能規格在22°C下驗證。
| 型號 | 規格 |
| STAR-FGC-P | STAR-FGC-P纖維涂層幾何系統，用于測量直徑高達260微米的光學參數纖維。 包括光學參數單元； 3個STAR-FGC-P-FTA-245管組件； 3個STAR-FGC-P-FTA-200管組件； 3個STAR-FGC-P-FTA-100管組件； 3個STAR-FGC-P-GLA管組件； 1個STAR-FGC-P-IL-1.5840瓶浸泡液體瓶； |
| STAR-FGC-P-GLA | 玻璃管，10包，替換用于STAR-FGC-P-FTA纖維管組件。 |
| STAR-FGC-P-IL-1.5600 | 一瓶浸液，10毫升，（折射率=1.5600），用于重新填充STAR-FGC-P管組件。 |
| STAR-FGC-P-IL-1.5840 | 一瓶浸液，10毫升，（折射率=1.5840），用于重新填充STAR-FGC-P管組件。 |
| STAR-FGC-P-IL-1.6000 | 一瓶浸液，10毫升，（折射率=1.6000），用于重新填充STAR-FGC-P管組件。 |
| STAR-FGC-P-FTA-245 | STAR-FGC-P 纖維管組件，用于 245um 涂層，包含玻璃管加上上下纖維導軌，配有 270um 套圈。 |
| STAR-FGC-P-FTA-200 | STAR-FGC-P 纖維管組件，用于 200um 涂層，包含玻璃管加上上下纖維導軌，配有 230um 套圈。 |
| STAR-FGC-P-FTA-100 | STAR-FGC-P纖維管組件，用于100um涂層，包含玻璃管加上上下纖維導軌，配有126 um套圈。 |
| STAR-FGC-P-FTA-CUST | 用于定制纖維涂層的STAR-FGC-P纖維管組件，包含玻璃管以及安裝定制套圈的上下纖維導軌。 |
| STAR-FGC-P-TM | STAR-FGC-P玻璃管存儲塊，用于容納6個管組件。 |
| STAR-FGC-P-GUEW3 | STAR-FGC-P延長保修，涵蓋自購買之日起3年的零件和人工，返回基地。封面不包括相機。 |
| STAR-FGC-P-GUEW5 | STAR-FGC-P延長保修，涵蓋自購買之日起5年的零件和人工，返回基地。封面不包括相機。 |
| STAR-FGC-P-CC | STAR-FGC-P硬質手提箱。 |
當使用OTDR測量光纖電纜時，發射箱（也稱為死區消除器）有助于最大限度地減少OTDR發射脈沖的影響，從而提高測量的準確性。我們的高質量發射箱有三種不同的外殼形式：
堅固的“PELI”盒子版本是密封、防水和異常堅韌的。這些軍方批準的箱子等級為IP65，在最惡劣的環境中使用。如果您想為您的鉛纖維提供最佳保護，請選擇此版本。
鋁制“EuroCard”外殼比PELI外殼更小、更輕，為空間有限的工廠或實驗室環境提供了理想的解決方案。
ABS“Midi”風格的外殼比“Euro”略大，纖維長度更長。
我們可以提供一系列不同光纖類型的產品，包括帶有“ModCon”模式控制的版本，以使您的OTDR滿足IEC 61280-4-1中的包圍通量發射條件要求。我們所有的盒子都附帶完整的測試證書和1年保修（損壞的連接器除外）。我們提供標準的產品范圍，但我們也有能力根據您的精確要求定制解決方案。
特點和優勢
提高OTDR測量精度
提供“ModCon”啟動調節，使其符合IEC61280-4-1的EF要求
堅固耐用的手提箱，在現場或工廠使用壽命長
可選09/125SM, 50/125MM, 62.5/125MM
可用自定義配置
用戶可更換輸入和輸出引線(需要熔接器)，使用壽命長
高質量的組件，如Draka PCVD GIMM光纖
應用
現場或工廠OTDR測試
從OTDR測量中去除“死區”
OTDR測量的校準比較
長距離系統循環回現場測試傳輸
規格
| 型號 | “PELI”款 | “Midi”款 | “EuroCard”款 |
| 尺寸 | 232x192x111mm 9.25x7.75x4.5 in | 155x240x35 mm 6.0x9.5x1.45 in | 166x105x33 mm 6.5x4.1x1.3 in |
| 重量 | 1.3kg(3.0 lb) | 0.5kg(1.1 lb) | 0.5kg(1.1 lb) |
| 工作溫度 | -40 to +55 C | 0 to +40 C | 0 to +40 C |
| 典型損耗 | ＜0.5dB @ 1310nm 采用1km sm光纖 | ＜0.5dB @ 1310nm 采用1km sm光纖 | ＜1.0dB @ 1310nm with 200m mm fiber |
| 輸入輸出引線長度 | 1m | 1m | 1m |
| 實物圖 |  |  |  |
訂購須知
我們提供多種標準配置的OTDR發射箱:
“PELI”款中的OTDR引線盒-單模
| 型號 | 規格 |
| STAR-ALB-09-0500-FC/FC-P | OTDR引線盒，包含500米的09/125光纖，帶FC連接器，“Peli”外殼。 |
| STAR-ALB-09-0500-FCAPC/FCAPC-P | OTDR引線盒，包含500米的09/125光纖，帶FCAPC連接器，“Peli”外殼。 |
| STAR-ALB-09-0500-SC/SC-P | OTDR引線盒，包含500米的09/125光纖，帶SC連接器，“Peli”外殼。 |
| STAR-ALB-09-0500-SCAPC/SCAPC-P | OTDR引線盒，包含500米的09/125光纖，帶SCAPC連接器，“Peli”外殼。 |
| STAR-ALB-09-1000-FC/FC-P | OTDR引線盒，包含1000米帶FC連接器的09/125光纖，“Peli”外殼。 |
| STAR-ALB-09-1000-FCAPC/FCAPC-P | OTDR引線盒，包含1000米帶FCAPC連接器的09/125光纖，“Peli”外殼。 |
| STAR-ALB-09-1000-SC/SC-P | OTDR引線盒，包含1000米帶SC連接器的09/125光纖，“Peli”外殼。 |
| STAR-ALB-09-1000-SCAPC/SCAPC-P | OTDR引線盒，包含1000米帶SCAPC連接器的09/125光纖，“Peli”外殼。 |
| STAR-ALB-09-2000-FC/FC-P | OTDR引線盒，包含2000米帶FC連接器的09/125光纖，“Peli”外殼。 |
| STAR-ALB-09-2000-FCAPC/FCAPC-P | OTDR引線盒，包含2000米帶FCAPC連接器的09/125光纖，“Peli”外殼。 |
| STAR-ALB-09-2000-SC/SC-P | OTDR引線盒，包含2000米帶SC連接器的09/125光纖，“Peli”外殼。 |
| STAR-ALB-09-2000-SCAPC/SCAPC-P | OTDR引線盒，包含2000米帶SCAPC連接器的09/125光纖，“Peli”外殼。 |
“MIDI”款中的OTDR引線盒-單模
| 型號 | 規格 |
| STAR-ALB-09-0500-FC/FC-M | OTDR引線盒，包含500米的09/125光纖，帶FC連接器，“MIDI”外殼。 |
| STAR-ALB-09-0500-FCAPC/FCAPC-M | OTDR引線盒，包含500米的09/125光纖，帶FCAPC連接器，“MIDI”外殼。 |
| STAR-ALB-09-0500-SC/SC-M | OTDR引線盒，包含500米的09/125光纖，帶SC連接器，“MIDI”外殼。 |
| STAR-ALB-09-0500-SCAPC/SCAPC-M | OTDR引線盒，包含500米的09/125光纖，帶SCAPC連接器，“MIDI”外殼。 |
| STAR-ALB-09-1000-FC/FC-M | OTDR引線盒，包含1000米的09/125光纖，帶FC連接器，“MIDI”外殼。 |
| STAR-ALB-09-1000-FCAPC/FCAPC-M | OTDR引線盒，包含1000米的09/125光纖，帶FCAPC連接器，“MIDI”外殼。 |
| STAR-ALB-09-1000-SC/SC-M | OTDR引線盒，包含1000米的09/125光纖，帶SC連接器，“MIDI”外殼。 |
| STAR-ALB-09-1000-SCAPC/SCAPC-M | OTDR引線盒，包含1000米的09/125光纖，帶SCAPC連接器，“MIDI”外殼。 |
| STAR-ALB-09-2000-FC/FC-M | OTDR引線盒，包含2000米的09/125光纖，帶FC連接器，“MIDI”外殼。 |
| STAR-ALB-09-2000-FCAPC/FCAPC-M | OTDR引線盒，包含2000米的09/125光纖，帶FCAPC連接器，“MIDI”外殼。 |
| STAR-ALB-09-2000-SC/SC-M | OTDR引線盒，包含2000米的09/125光纖，帶SC連接器，“MIDI”外殼。 |
| STAR-ALB-09-2000-SCAPC/SCAPC-M | OTDR引線盒，包含2000米的09/125光纖，帶SCAPC連接器，“MIDI”外殼。 |
“PELI”款中的OTDR引線盒-多模
| 型號 | 規格 |
| STAR-ALB-50-100-SC/SC-P | OTDR引線盒，包含100米的50/125多模光纖，帶SC連接器，“Peli”外殼。 |
| STAR-ALB-50-100-SC/SC-P-MC | OTDR引線盒，包含100米的50/125多模光纖，帶SC連接器，“Peli”外殼。使用“ModCon”模式控制器。 |
| STAR-ALB-50-250-SC/SC-P | OTDR引線盒，包含250米的50/125多模光纖，帶SC連接器，“Peli”外殼。 |
| STAR-ALB-50-250-SC/SC-P-MC | OTDR引線盒，包含250米的50/125多模光纖，帶SC連接器，“Peli”外殼。使用“ModCon”模式控制器。 |
| STAR-ALB-50-500-SC/SC-P | OTDR引線盒，包含500米的50/125多模光纖，帶SC連接器，“Peli”外殼。 |
| STAR-ALB-50-500-SC/SC-P-MC | OTDR引線盒，包含500米的50/125多模光纖，帶SC連接器，“Peli”外殼。使用“ModCon”模式控制器。 |
| STAR-ALB-62-100-SC/SC-P | OTDR引線盒，包含100米的62.5/125多模光纖，帶SC連接器，“Peli”外殼。 |
| STAR-ALB-62-100-SC/SC-P-MC | OTDR引線盒，包含100米的62.5/125多模光纖，帶SC連接器，“Peli”外殼。使用“ModCon”模式控制器。 |
| STAR-ALB-62-250-SC/SC-P | OTDR引線盒，包含250米的62.5/125多模光纖，帶SC連接器，“Peli”外殼。 |
| STAR-ALB-62-250-SC/SC-P-MC | OTDR引線盒，包含250米的62.5/125多模光纖，帶SC連接器，“Peli”外殼。使用“ModCon”模式控制器。 |
| STAR-ALB-62-500-SC/SC-P | OTDR引線盒，包含500米的62.5/125多模光纖，帶SC連接器，“Peli”外殼。 |
| STAR-ALB-62-500-SC/SC-P-MC | OTDR引線盒，包含500米的62.5/125多模光纖，帶SC連接器，“Peli”外殼。使用“ModCon”模式控制器。 |
“EuroCard”款中的OTDR引線盒-多模
| 型號 | 規格 |
| STAR-ALB-50-100-SC/SC-E | OTDR引線盒，包含100米的50/125多模光纖，帶SC連接器，“EuroCard”外殼。 |
| STAR-ALB-50-100-SC/SC-E-MC | OTDR引線盒，包含100米的50/125多模光纖，帶SC連接器，“EuroCard”外殼。使用“ModCon”模式控制器。 |
| STAR-ALB-50-250-SC/SC-E | OTDR引線盒，包含250米的50/125多模光纖，帶SC連接器，“EuroCard”外殼。 |
| STAR-ALB-50-250-SC/SC-E-MC | OTDR引線盒，包含250米的50/125多模光纖，帶SC連接器，“EuroCard”外殼。使用“ModCon”模式控制器。 |
| STAR-ALB-50-500-SC/SC-E | OTDR引線盒，包含500米的50/125多模光纖，帶SC連接器，“EuroCard”外殼。 |
| STAR-ALB-50-500-SC/SC-E-MC | OTDR引線盒，包含500米的50/125多模光纖，帶SC連接器，“EuroCard”外殼。使用“ModCon”模式控制器。 |
| STAR-ALB-62-100-SC/SC-E | OTDR引線盒，包含100米的62.5/125多模光纖，帶SC連接器，“EuroCard”外殼。 |
| STAR-ALB-62-100-SC/SC-E-MC | OTDR引線盒，包含100米的62.5/125多模光纖，帶SC連接器，“EuroCard”外殼。使用“ModCon”模式控制器。 |
| STAR-ALB-62-250-SC/SC-E | OTDR引線盒，包含250米的62.5/125多模光纖，帶SC連接器，“EuroCard”外殼。 |
| STAR-ALB-62-250-SC/SC-E-MC | OTDR引線盒，包含250米的62.5/125多模光纖，帶SC連接器，“EuroCard”外殼。使用“ModCon”模式控制器。 |
| STAR-ALB-62-500-SC/SC-E | OTDR引線盒，包含500米的62.5/125多模光纖，帶SC連接器，“EuroCard”外殼。 |
| STAR-ALB-62-500-SC/SC-E-MC | OTDR引線盒，包含500米的62.5/125多模光纖，帶SC連接器，“EuroCard”外殼。使用“ModCon”模式控制器。 |
其他配置亦可定制。
我們可以提供廣泛的標準線纜，用作光學參數系統測試的啟動點。這些線纜擁有最高的公差，為您提供標準且一致的測量數據。
特點和優勢
創新-不尋常的連接器、光纖和電纜組合
可靠- 100%測試插入損耗，回波損失，端面特征和表面光潔度
高性能-低插入損耗/高回波損耗/自定義波長
連接頭
| 連接頭 | E-2000 | FC | LC | SC | SMA | ST | Military termini |
| Polish | UPC APC | UPC APC | UPC APC | UPC APC | IPC | UPC | UPC |
| Type | Push pull | Screw on | Push pull | Push pull | Screw on | Bayonet | Insert |
光纖
| 光纖類型 | SMF-28E | PM 850 | PM 1300 | PM 1550 | SX + laser optimised | Infinicor 600 | Infinicor 300 |
| 芯徑(um) | 8.2 | 6.6 | 9.5 | 10.5 | 50 | 50 | 62.5 |
| 波長 (nm) | 1310 1550 | 980 1060 | 1300 | 1550 | 850 1300 | 850 1300 | 850 1300 |
| 衰減性 (dB/km) | 0.35 0.22 | 3.0 | 1.0 | 0.5 | 2.4 0.8 | 2.5 0.8 | 3.0 0.7 |
| 數值孔徑 | 0.14 | 0.14 | 0.14 | 0.14 | 0.20 | 0.20 | 0.275 |
電纜
| OD | 900um tight | 900um loose | 1.6mm PVC | 1.6mm steel | 3mm PVC tight | 3mm PVC loose |
| 保護套材料 | PVC | Hytrel (nylon) or PTFE (Teflon) | PVC | Stainless steel | PVC | PVDF + PVC |
| 強度構件 | – | – | Kevlar | Stainless steel | Kevlar | Kevlar |
具體數據
| 光纖類型 | 單模 | PM | 多模 |
| 插入損耗 (dB) | ＜0.1 | ＜0.1 | ＜0.05 |
| R回波損耗 (dB) | APC ＞70 ; PC ＞55 | UPC ＞55 | PC ＞50 |
| 纖芯離心率 | ＜0.5 | ＜0.5 | ＜0.5 |
| 消光比 | – | 30 | – |
| 曲率半徑 (mm) | APC 8 ＜ ROC ＜ 12 | APC 8 ＜ ROC ＜ 12 | APC 8 ＜ ROC ＜ 12 |
| 頂點偏移量(um) | ＜30 | ＜30 | ＜30 |
| 光纖高度(nm) | -50 FH ＜ +50 | -50 FH ＜ +50 | -50 FH ＜ +50 |

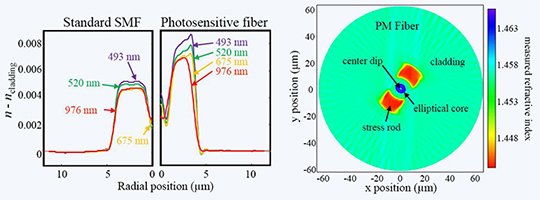

我們專注于橫向干涉測量法，它是最敏感的光纖測量技術。我們獨家專利的多波長光纖折射率分析技術最早是在OFC/NFOEC 2009上發布的，并且此后一直成為同行業審查會議和期刊出版的主題。因為測量是橫向執行（通過光纖的端口），所以它從本質上是無損檢測。雖然光纖的高分子涂層或者緩沖區必須被去除，光纖本身仍然可以繼續傳輸測量中的光信號，同時如果必要的話那些高分子涂層在光纖測量之后可以被完全恢復。
產品特點
多波長
無劈開要求
亞微米空間分辨率
適用于任何形式光纖
快速測量
可測量接頭、錐度、耦合器
技術參數
| 折射率精度 | +/? 0.0001 |
| 空間分辨率 | ~ 500 nm |
| 測量波長 | 500 nm - 1 μm |
| 光纖直徑 | 40 μm - 400 μm |
| 光纖材質 | 硅玻璃, 非硅玻璃,塑料 |
| 同軸度誤差的測量 | +/? 200 nm |
| 同軸度誤差的測量 | +/? 0.4 % |
| 光纖類型 | 單模, 多模, 微結構 (PCF), PM, 多芯, 稀土, 包層泵浦, 大模面積, 彎曲損失, 高-Δ, 等. |
上一個產品
下一個產品
