聲光Q開關

聲光Q開關是利用聲光相互作用以控制光腔損耗的Q開關技術。聲光調Q是通過電聲轉換形成超聲波使調制介質折射率發生周期性變化, 對入射光起衍射作用, 使之發生衍射損耗,Q值下降, 激光振蕩不能形成。在光泵激勵下其上能級反轉粒子數不斷積累并達到飽和值, 這時突然撤除超聲場, 衍射效應立即消失, 腔內Q值猛增, 激光振蕩迅速恢復, 其能量以巨脈沖形式輸出。這是一種廣泛使用的Q開關方式，其主要優點是重復頻率高，性能穩定可靠。

典型的聲光Q開關主要由三部分組成：電聲轉換器、聲光介質和吸聲材料。電聲換能器與聲光介質如熔石英、鉬酸鉛（PbMO4）晶體等構成聲光器件。電聲換能器加電后，將超聲波饋入聲光材料，聲波是疏密波，聲光材料的折射率發生周期變化，對相對聲波方向以某一角度傳播的光波來說，相當于一個相位光柵。于是，在超聲場中光波發生衍射，改變傳播方向。這就是所謂的聲光行射效應。

我們的聲光Q開關提供低插入損耗并能夠處理非常高的峰值功率，因為它們的設計考慮了激光的腔長、重復率、波長、光束直徑、偏振態和輸出功率，以實現最佳的聲學-光學Q開關解決方案。無論您是設計用于雕刻、切割或鉆孔等材料加工應用的激光器，還是用于醫療手術、光刻或快速原型制作等完整系統，我們都可以為您提供最具性價比和最佳性能的Q開關和射頻驅動器。

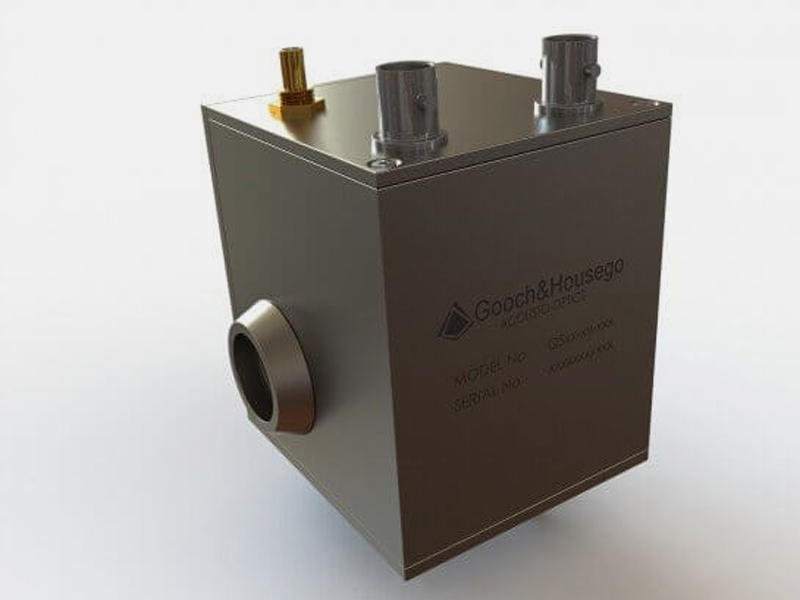

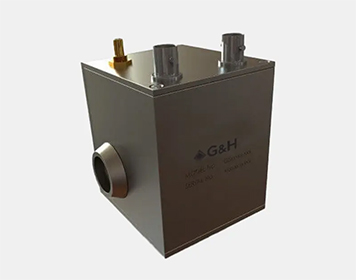

雙頭Q開關

雙頭Q開關是一種創新型Q開關，用于1064nm波長，有效孔徑高達6.5mm，工作頻率為24或27.12MHz，并具有水冷功能，雙軸C模式提供更快的開關速度和更高的脈沖穩定性，設計用于超高功率側面泵浦Nd:YAG激光器。我們的Q開關結合了最佳等級的晶體石英、結合我們的高品質光學表面處理和抗反射鍍膜，以及新穎的聲光學和光機械設計技術，可提供出色的光功率處理能力和熱穩定性，同時保持卓越的光束質量和高光通量。

主要特征：

• 高效率，高調制損耗

• 高損傷閾值

• 低插入損耗

• 卓越的光束質量

• 出色的光功率處理能力

• 熱穩定性好

• 不銹鋼冷卻通道[水冷版]

• 卓越的耐腐蝕性 [水冷版]

• 提供定制配置

主要應用：

• 材料加工：標記、雕刻、劃線、表面處理

• 醫療（外科）

主要技術參數

• 工作介質：石英晶體

• 波長：1064nm

• 增透膜反射率：每個表面<0.2%

• 膜層損傷閾值：>1GWcm-2

• 單程透過率：> 99.6%

• 駐波比：< 1.3:1（0dBm 時）

• 超聲波模式：壓縮（雙，正交）

• 上升時間/下降時間：113ns/mm

• 最大射頻額定功率：2x50W  cw

• 冷卻水流量：>190cc/min

• 水冷通道材料：鋁（強烈推薦去離子水）

• 熱保護溫度：+65℃±5℃

• 儲存溫度：-20至+70℃

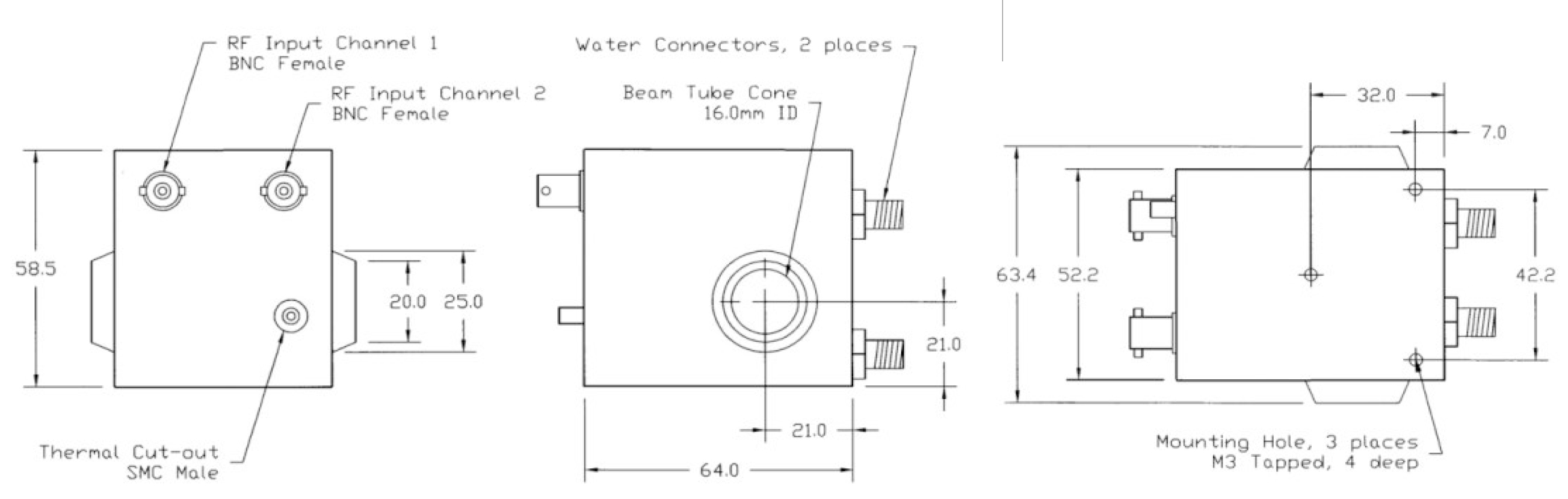

型號及選項，外形尺寸

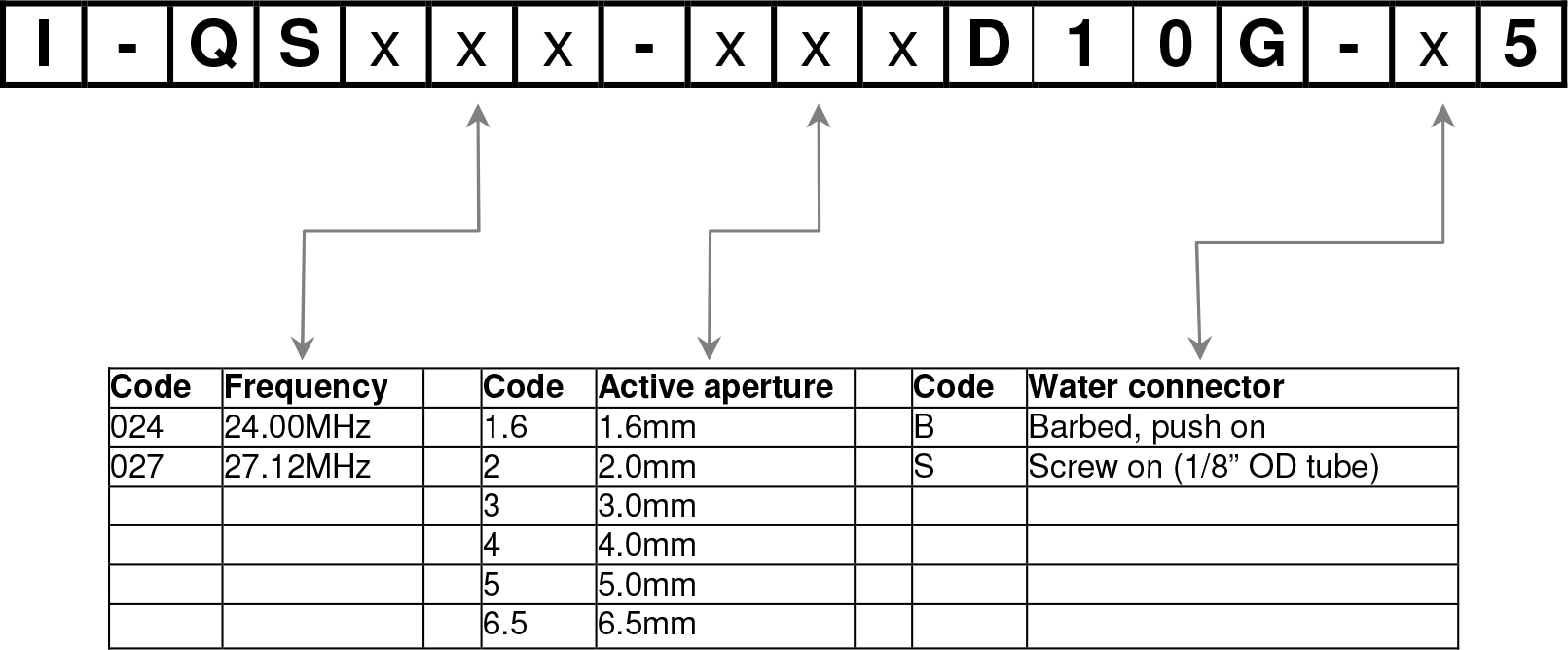

例如：I-QS027-4D10G-B5（Q開關，27.12MHz，4mm有效孔徑，雙（正交傳感器），石英晶體，1064nm，帶B型水接頭）

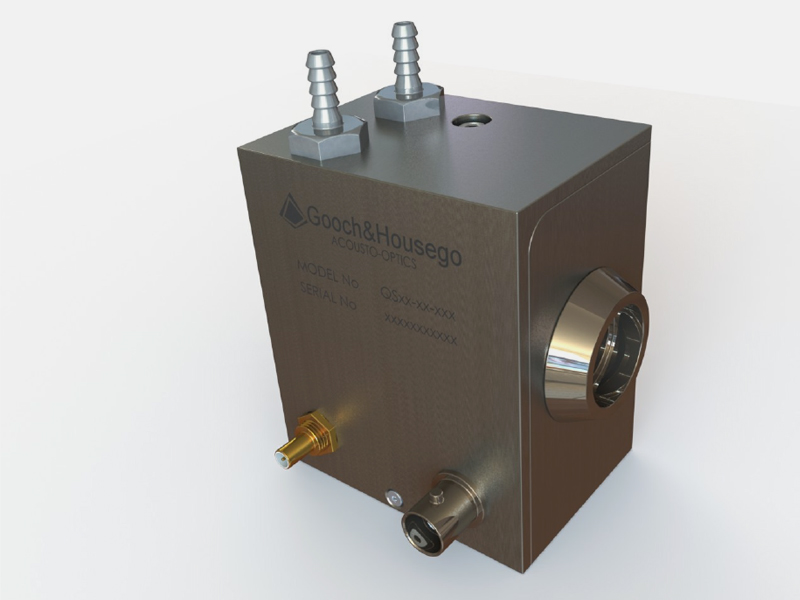

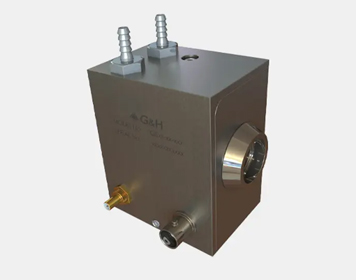

工業標準水冷聲光Q開關

我們的工業標準水冷聲光Q開關用于1064nm波長，有效孔徑高達8mm，工作頻率為24、27.12、40.68或68 MHz，有C和S兩種超聲波模式，主要用于高功率燈泵浦或二極管泵浦 Nd:YAG 激光器。這款聲光Q開關將最佳等級的熔融石英與高質量光學表面處理和內部抗反射鍍膜相結合，具有極低的插入損耗和高損傷閾值。  它的設計特點和可重復的制造工藝可實現高達100W的射頻功率（S模式），可根據要求提供定制選項，包括機械設計和波長，我們的科學家和工程師可協助選擇最適合您的應用的Q開關型號和射頻驅動器，請聯系我們的銷售團隊以獲取更多信息。

主要特征：

• Nd:YAG激光器的行業標準

• 高損傷閾值

• 低插入損耗

• 卓越的光束質量

• 高達100W的射頻功率處理（S模式）

• 熱穩定性好

• 不銹鋼冷卻通道

• 卓越的耐腐蝕性

• 提供定制配置

主要應用：

• 材料加工：標記、雕刻、劃線、表面處理

• 醫療（外科）

• 科學（PIV）

主要技術參數

• 工作介質：熔融石英

• 波長：1064nm

• 增透膜反射率：每個表面<0.2%

• 膜層損傷閾值：>1GWcm-2

• 單程透過率：>99.6%

• 靜態插入損耗：≤6%@50W

• 駐波比：<1.2:1（<1.4:1@50W）

• 最大射頻額定功率：50W（C模式），100W（S模式）

• 上升時間/下降時間：113ns/mm

• 射頻額定功率：2x50W cw（最大）

• 冷卻水流量：>190cc/min

• 水冷通道材料：鋁（強烈推薦去離子水）

• 推薦水溫：+22℃至±32℃

• 熱保護溫度：+55℃±5℃

• 儲存溫度：0至+50℃

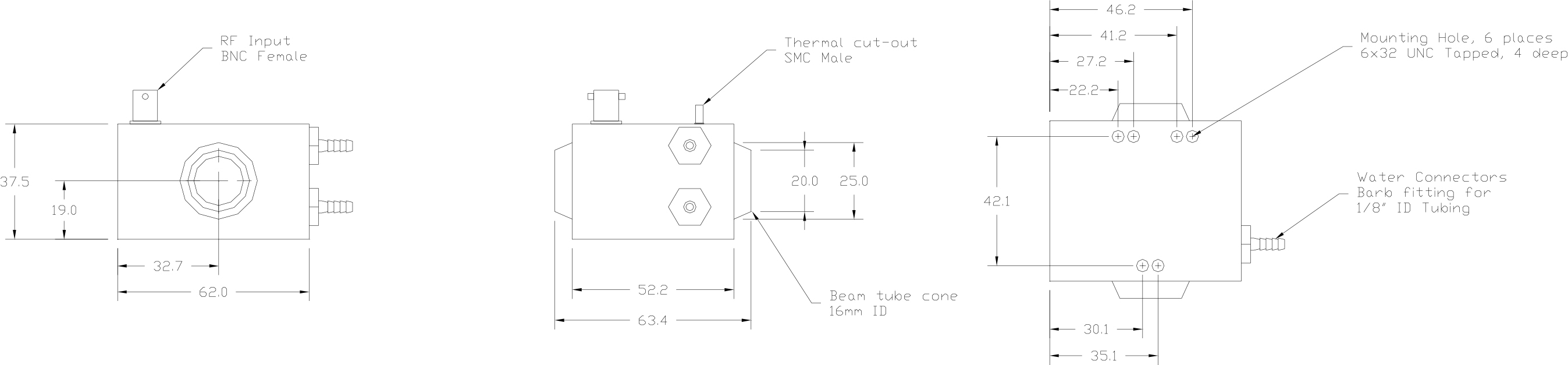

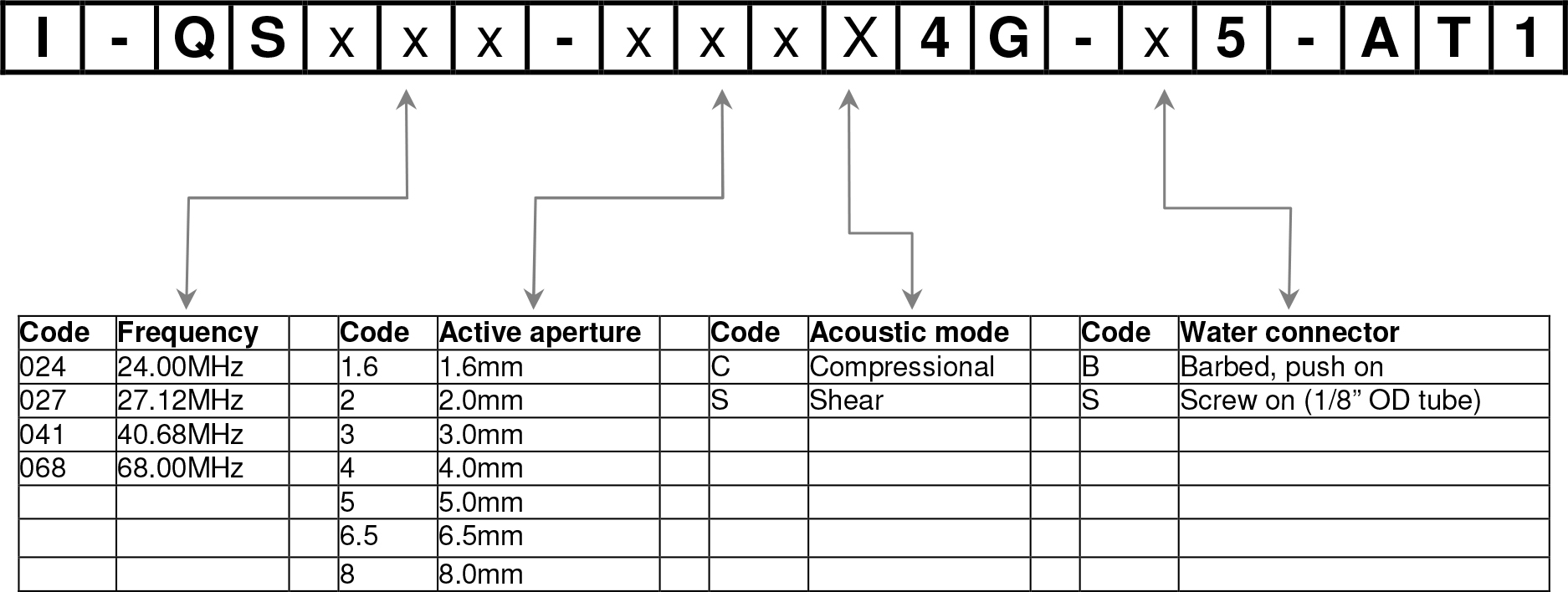

型號及選項，外觀尺寸

例如：I-QS027-4S4G-B5-AT1（Q開關，27.12MHz，4mm有效孔徑，S模式，熔融石英，1064nm，帶B型水接頭，帶M3安裝孔的標準外殼）注：–AT1表示M3安裝孔，對于英制6-32UNC安裝孔，不需要編號。40.68和68MHz選項僅適用于50W射頻驅動功率，40.68和68MHz選項僅適用于最大5.0mm的有效孔徑。

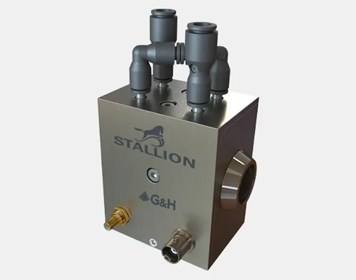

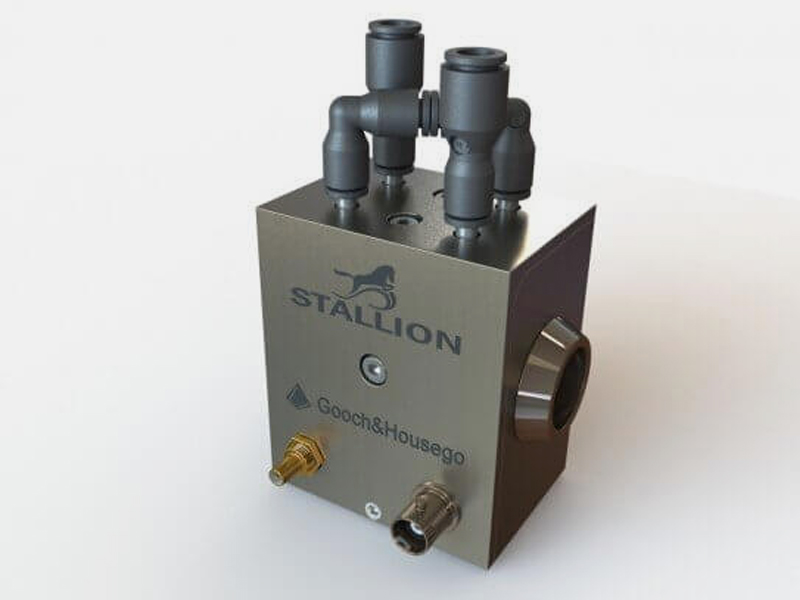

"牧馬"系列工業標準水冷聲光Q開關

我們的"牧馬"系列工業標準水冷聲光Q開關用于1064nm波長，有效孔徑高達8mm，工作頻率為24、27.12、40.68或68 MHz，有C和S兩種超聲波模式，主要用于高功率燈泵浦或二極管泵浦Nd:YAG激光器。這款聲光Q開關將最佳等級的熔融石英與高質量光學表面處理和內部抗反射鍍膜相結合，具有極低的插入損耗和高損傷閾值，可實現出色的熱管理，同時保持卓越的光束質量和高光通量。除了所示的標準產品外，還可以為特殊應用提供定制配置，其中包括替換外殼、波長和射頻頻率。我們的科學家和工程師可協助選擇最適合您的應用的Q開關型號和射頻驅動器，請聯系我們的銷售團隊以獲取更多信息。

主要特征：

• Nd:YAG 激光器的行業標準

• 高損傷閾值

• 低插入損耗

• 卓越的光束質量

• 高達100W的射頻功率處理

• 推入式水接頭

• 熱穩定性好

• 不銹鋼冷卻通道

• 卓越的耐腐蝕性

• 提供定制配置

主要應用：

• 材料加工：標記、雕刻、劃線、表面處理

• 醫療（外科）

• 科學（PIV）

主要技術參數

• 工作介質：熔融石英

• 波長：1064nm

• 增透膜反射率：每個表面<0.2%

• 膜層損傷閾值：>1GWcm-2

• 單程透過率：>99.6%

• 靜態插入損耗：≤6%@50W

• 駐波比：<1.2:1（<1.4:1@50W）

• 最大射頻額定功率：50W（C模式），100W（S模式）

• 冷卻水流量：>190cc/min

• 水冷通道材料：316不銹鋼

• 推薦水溫：+22℃至±32℃

• 熱保護溫度：+55℃±5℃

• 儲存溫度：0至+50℃

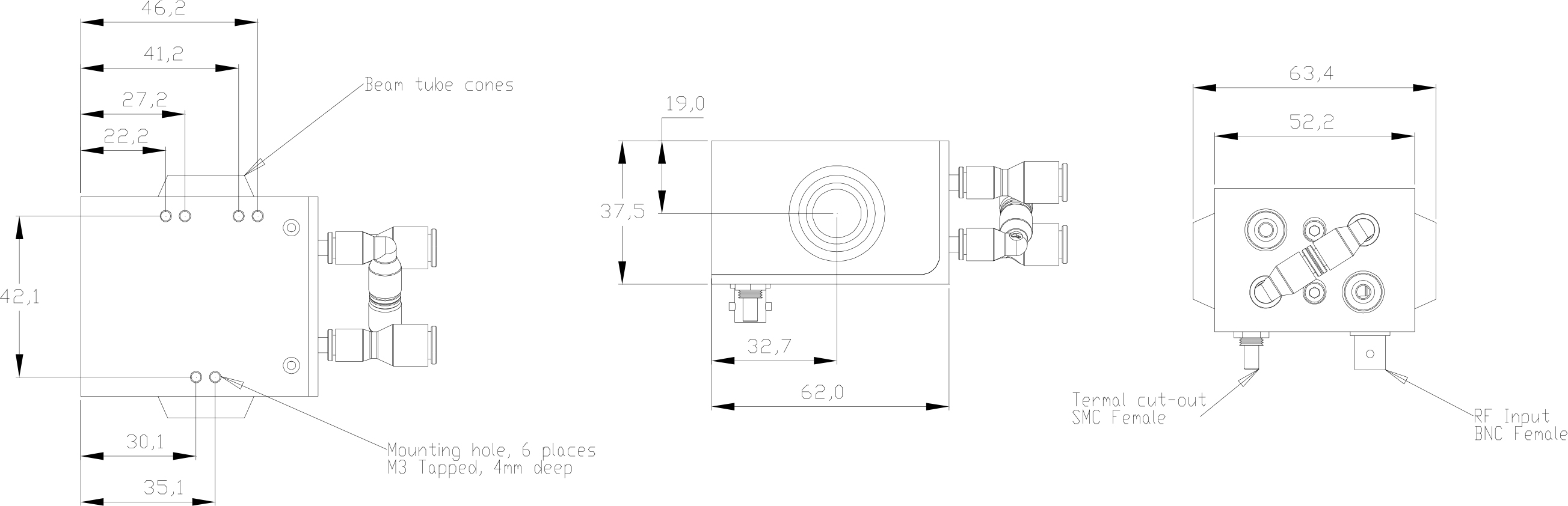

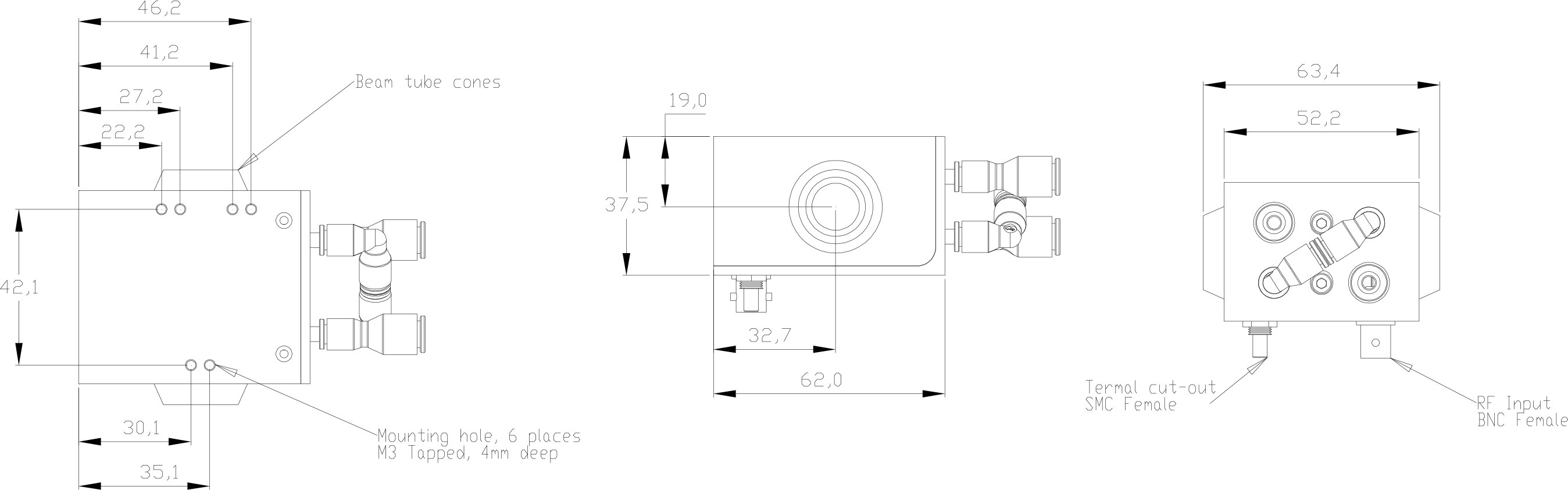

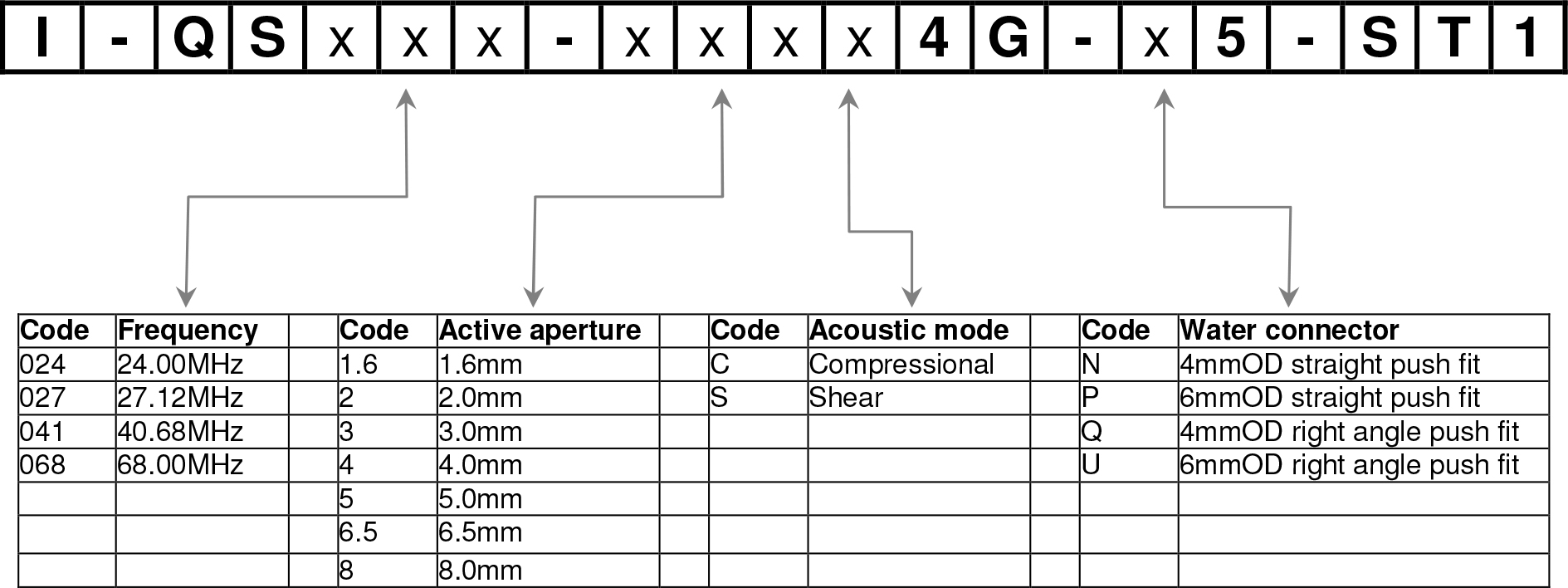

型號及選項，外觀尺寸

例如：I-QS027-4S4G-B5-AT1（Q開關，27.12MHz，4mm有效孔徑，S模式，熔融石英，1064nm，帶B型水接頭，帶M3安裝孔的標準外殼）注：如所示，–AT1表示M3安裝孔，對于英制6-32UNC安裝孔，不需要編號。40.68和68MHz選項僅適用于50W射頻驅動功率，40.68和68MHz選項僅適用于最大5.0mm的有效孔徑。

VHE(超高效)水冷聲光Q開關

VHE(超高效)水冷聲光Q開關用于1064nm波長，有效孔徑高達4mm，工作頻率為68MHz，非常適合用于高增益、高功率、線偏振Nd:YAG和NdYVO4激光器。它采用獨特的專利聲光設計，可提供高達96%的單通損耗調制，而傳統設計約為 85%。這款聲光Q開關將最佳等級的熔融石英與高質量光學表面處理和內部抗反射鍍膜相結合，具有極低的插入損耗和高損傷閾值，可實現出色的熱管理，同時保持卓越的光束質量和高光通量。利用我們的“牧馬”系列制造技術，提供卓越的耐腐蝕性，同時保持最佳性能和高達100W的射頻功率處理能力。除了所示的標準產品外，還可以為特殊應用提供定制配置，其中包括替換外殼和定制波長。我們的科學家和工程師可協助選擇最適合您的應用的Q開關型號和射頻驅動器，請聯系我們的銷售團隊以獲取更多信息。

主要特征：

• 出色的損耗調制

• 高損傷閾值

• 卓越的光束質量

• 高達100W的射頻功率處理

• 推入式水接頭

• 熱穩定性好

• 不銹鋼冷卻通道

• 卓越的耐腐蝕性

• 提供定制配置

主要應用：

• 材料加工：標記、雕刻、劃線、表面處理

主要技術參數

• 工作介質：石英晶體

• 波長：1064nm

• 增透膜反射率：每個表面<0.2%

• 膜層損傷閾值：>1GWcm-2

• 單程透過率：>99.6%

• 射頻頻率：68MHz

• 駐波比：<1.2:1（50Ω輸入阻抗）

• 最大射頻額定功率：100W  cw

• 單程損耗調制：>95%

• 冷卻水流量：>190cc/min

• 水冷通道材料：316不銹鋼

• 推薦水溫：+22℃至±32℃

• 熱保護溫度：+65℃±5℃

• 儲存溫度：-20至+70℃

型號及選項，外觀尺寸

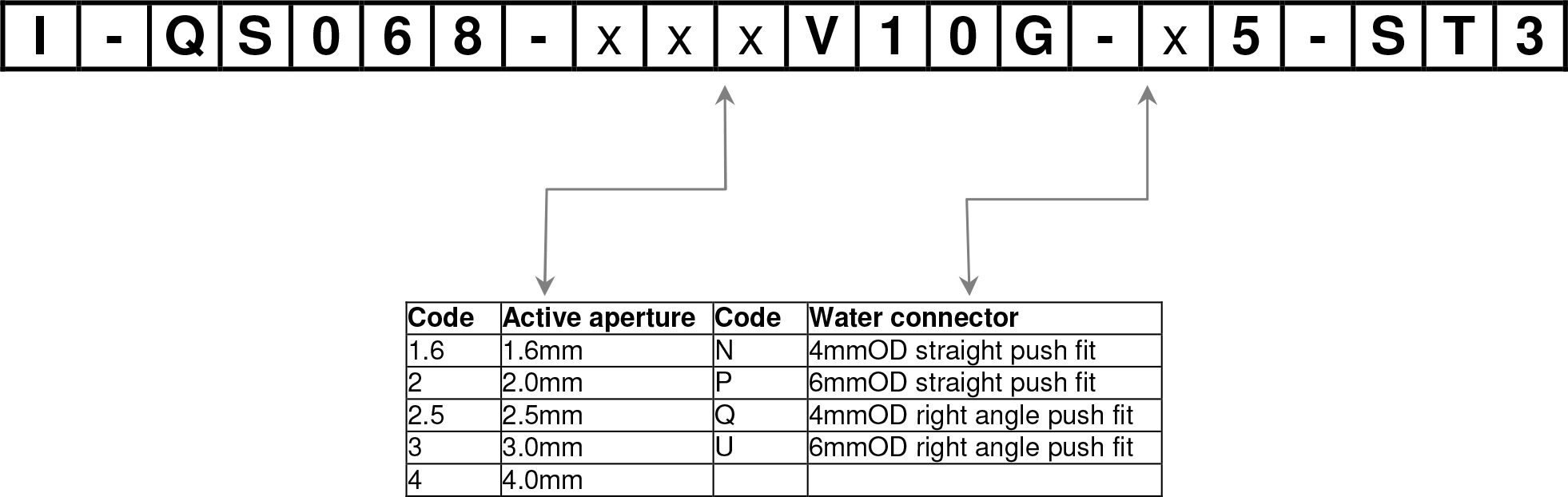

例如：I-QS068-2.5V10G-N5-ST3（Q開關，68MHz，2.5mm有效孔徑，VHE，石英晶體，1064nm，4mm OD 推入式水接頭，"牧馬"系列外殼，帶M3安裝孔）

水冷聲光Q開關 I-QS041-5C10V5-x5-ST3

水冷聲光Q開關 I-QS041-5C10V5-x5-ST3是我們"牧馬"系列的定制版本，針對2100nm的使用進行了優化。用于波長為2100nm，有效孔徑高達4mm，工作頻率為27.12MHz。這款聲光Q開關將最佳等級的熔融石英與高質量光學表面處理和內部抗反射鍍膜相結合，具有極低的插入損耗和高損傷閾值，可實現出色的熱管理，同時保持卓越的光束質量和高光通量。利用我們的“牧馬”系列制造技術，提供卓越的耐腐蝕性，同時保持最佳性能和射頻功率處理。除了所示的標準產品外，還可以為特殊應用提供定制配置，其中包括替代外殼選項、波長和射頻頻率。我們的科學家和工程師可協助選擇最適合您的應用的Q開關型號和射頻驅動器，請聯系我們的銷售團隊以獲取更多信息。

主要特征：

• 出色的損耗調制

• 高損傷閾值

• 卓越的光束質量

• 推入式水接頭

• 不銹鋼冷卻通道

• 卓越的耐腐蝕性

• 提供定制配置

主要應用：

• 材料加工：標記、雕刻、劃線、表面處理

• 醫療（外科）

• 科學（PIV）

主要技術參數

• 工作介質：石英晶體

• 波長：1900-2100nm

• 增透膜反射率：每個表面<0.5%

• 膜層損傷閾值：> 500MWcm-2

• 單程透過率：>99.0%

• 射頻頻率：40.68MHz

• 超聲波模式：C模式

• 有效孔徑：5.0mm

• 駐波比：<1.2:1（<1.4:1@50W）

• 最大射頻額定功率：50W

• 損耗調制：70%

• 冷卻水流量：>0.2l/min

• 水冷通道材料：316不銹鋼

• 推薦水溫：+22℃至±32℃

• 熱保護溫度：+65℃±5℃

• 儲存溫度：-20至+70℃

型號及選項，外觀尺寸

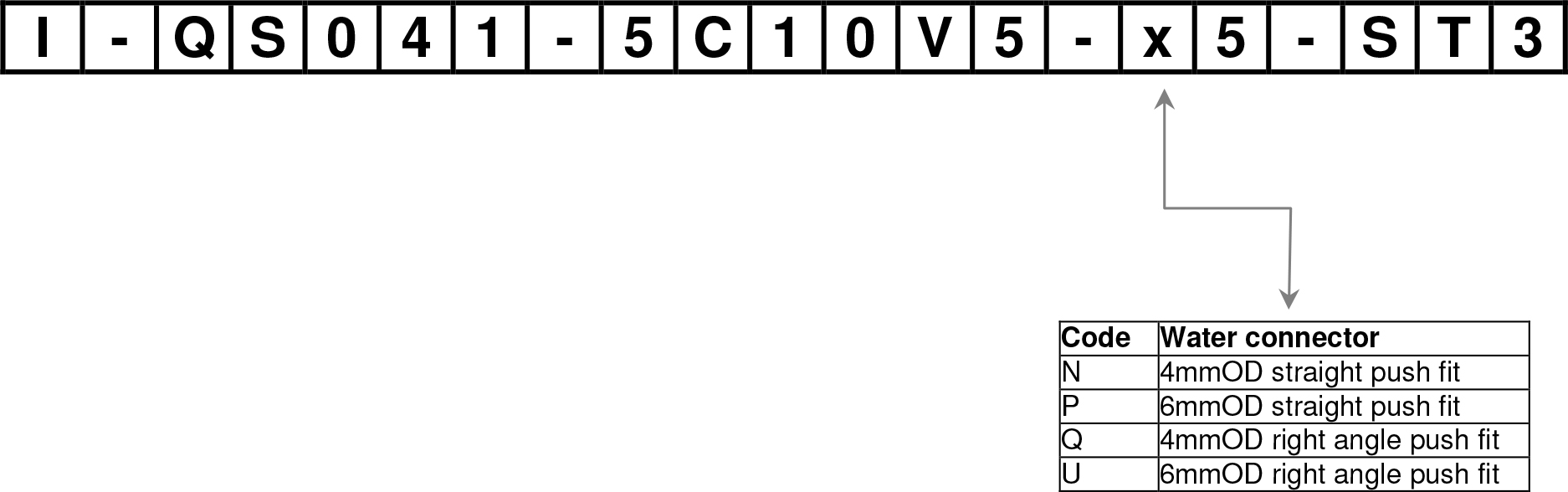

例如：I-QS041-5C10V5-U5-ST3（Q開關，40.68MHz，5mm有效孔徑，C模式，石英晶體，1900-2100nm，6mm OD 直角推入式水接頭，"牧馬"系列外殼，帶M3安裝孔）

水冷聲光Q開關 QS027-4S4V2-x5-ST1

水冷聲光Q開關 I-QS041-5C10V5-x5-ST3是我們"牧馬"系列的定制版本，針對1550nm的使用進行了優化。用于1550nm波長，有效孔徑高達4mm，工作頻率為27.12MHz。這款聲光Q開關將最佳等級的熔融石英與高質量光學表面處理和內部抗反射鍍膜相結合，具有極低的插入損耗和高損傷閾值，可實現出色的熱管理，同時保持卓越的光束質量和高光通量。利用我們的“牧馬”系列制造技術，提供卓越的耐腐蝕性，同時保持最佳性能和射頻功率處理。除了所示的標準產品外，還可以為特殊應用提供定制配置，其中包括替代外殼選項、波長和射頻頻率。我們的科學家和工程師可協助選擇最適合您的應用的Q開關型號和射頻驅動器，請聯系我們的銷售團隊以獲取更多信息。

主要特征：

• 出色的損耗調制

• 高損傷閾值

• 卓越的光束質量

• 推入式水接頭

• 不銹鋼冷卻通道

• 卓越的耐腐蝕性

• 提供定制配置

主要應用：

• 材料加工：標記、雕刻、劃線、表面處理

• 醫療（外科）

• 科學（PIV）

主要技術參數

• 工作介質：無水熔融石英

• 波長：1550nm

• 偏振：任意

• 增透膜反射率：每個表面<0.2%

• 膜層損傷閾值：> 500MWcm-2

• 單程透過率：>99.6%

• 射頻頻率：27.12MHz

• 超聲波模式：S模式

• 有效孔徑：4.0mm

• 駐波比：<1.2:1（<1.4:1@50W）

• 最大射頻額定功率：100W

• 損耗調制：>60%

• 冷卻水流量：>0.2l/min

• 水冷通道材料：316不銹鋼

• 推薦水溫：+22℃至±32℃

• 熱保護溫度：+55℃±5℃

• 儲存溫度： 0至+50℃

型號及選項，外觀尺寸

例如：I-QS041-1.8C10G-4-GH21（Q開關，41MHz，1.8mm有效孔徑，C模式，石英晶體，1064nm，SMA母尾纖，GH21外殼）。

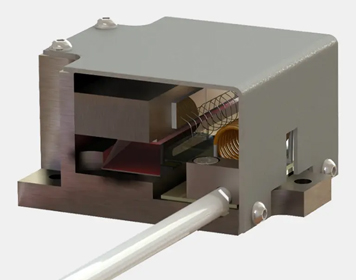

風冷聲光Q開關 I-QS041-1.8C10G-4-GH21

風冷聲光Q開關I-QS041-1.8C10G-4-GH21用于1064nm波長，有效孔徑為1.8mm，工作頻率為40.68MHz，主要用于端面泵浦Nd:YAG和Nd:TVO4激光器。這款Q開關結合了最佳等級的石英晶體與高質量光學表面處理和內部抗反射鍍膜相結合，具有極低的插入損耗和高損傷閾值，可實現出色的熱管理，同時保持卓越的光束質量和高光通量。除了指定的規格外，我們還提供替換波長、射頻頻率、有效孔徑和機械外殼配置等，使我們的客戶能夠獲得完美的解決方案。我們的科學家和工程師可協助選擇最適合您的應用的Q開關型號和射頻驅動器，請聯系我們的銷售團隊以獲取更多信息。

主要特征：

• 出色的損耗調制

• 高損傷閾值

• 卓越的光束質量

• 推入式水接頭

• 不銹鋼冷卻通道

• 卓越的耐腐蝕性

• 提供定制配置

主要應用：

• 材料加工：標記、雕刻、劃線、表面處理

• 醫療（外科）

• 科學（PIV）

主要技術參數

• 工作介質：無水熔融石英

• 波長：1550nm

• 偏振：任意

• 增透膜反射率：每個表面<0.2%

• 膜層損傷閾值：> 500MWcm-2

• 單程透過率：>99.6%

• 射頻頻率：27.12MHz

• 超聲波模式：S模式

• 有效孔徑：4.0mm

• 駐波比：<1.2:1（<1.4:1@50W）

• 最大射頻額定功率：100W

• 損耗調制：>60%

• 冷卻水流量：>0.2l/min

• 水冷通道材料：316不銹鋼

• 推薦水溫：+22℃至±32℃

• 熱保護溫度：+55℃±5℃

• 儲存溫度：0至+50℃

型號及選項，外觀尺寸

例如：I-QS041-1.8C10G-4-GH21（Q開關，41MHz，1.8mm有效孔徑，C模式，石英晶體，1064nm，SMA母尾纖，GH21外殼）。
