激光打標頭,掃描振鏡

激光打標設備的核心是激光打標控制系統和激光打標頭，因此，激光打標的發展歷程就是打標控制系統和激光打標頭的發展過程。從1995年起，在激光打標領域就經歷了大幅面時代、轉鏡時代和振鏡時代，控制方式也完成了從軟件直接控制到上下位機控制到實時處理、分時復用的一系列演變，如今，半導體激光器、光纖激光器、乃至紫外激光的出現和發展又對光學過程控制提出了新的挑戰,振鏡式激光打標頭(振鏡式掃描系統)是最新產品。1998年，振鏡式掃描系統在中國的大規模應用開始到來。所謂振鏡，又可以稱之為電流表計，它的設計思路完全沿襲電流表的設計方法，鏡片取代了表針，而探頭的信號由計算機控制的-5V-5V或-10V－+10V的直流信號取代，以完成預定的動作。同轉鏡式掃描系統相同，這種典型的控制系統采用了一對折返鏡，不同的是，驅動這套鏡片的步進電機被伺服電機所取代，在這套控制系統中，位置傳感器的使用和負反饋回路的設計思路進一步保證了系統的精度，整個系統的掃描速度和重復定位精度達到一個新的水平。

振鏡掃描式打標頭主要由XY掃描鏡、場鏡、振鏡及計算機控制的打標軟件等構成。根據激光波長的不同選用相應的光學元器件。相關的選件還包括激光擴束鏡、激光器等。其工作原理是將激光束入射到兩反射鏡（掃描鏡）上，用計算機控制反射鏡的反射角度，這兩個反射鏡可分別沿X、Y軸掃描，從而達到激光束的偏轉，使具有一定功率密度的激光聚焦點在打標材料上按所需的要求運動，從而在材料表面上留下永久的標記，聚焦的光斑可以是圓形或矩形，其原理如右圖所示。在振鏡掃描系統中，可以采用矢量圖形及文字，這種方法采用了計算機中圖形軟件對圖形的處理方式，具有作圖效率高，圖形精度好，無失真等特點，極大的提高了激光打標的質量和速度。同時振鏡式打標也可采用點陣式打標方式，采用這種方式對于在線打標很適用，根據不同速度的生產線可以采用一個掃描振鏡或兩個掃描振鏡，與前面所述的陣列式打標相比，可以標記更多的點陣信息，對于標記漢字字符具有更大的優勢。

振鏡掃描式打標因其應用范圍廣，可進行矢量打標和點陣打標，標記范圍可調，而且具有響應速度快、打標速度高（每秒鐘可打標幾百個字符）、打標質量較高、光路密封性能好、對環境適應性強等優勢已成為主流產品，并被認為代表了未來激光打標的發展方向，具有廣闊的應用前景。

本公司采用國外最新技術，選用最好的配件生產激光打標頭供應國內外市場。

型號規則：LSxx-xxxx-yy-AAAA

• LSxx： LSxx系列激光打標頭（xx為SL、ST或JC，代表不同的系列振鏡）

• xxxx：激光波長

• yy：最大入射光直徑

• AAAA：其它說明

2D打標頭

3D 打標頭

說明：

• 上述打標頭都有不同波長的特定應用，如 1064nm, 532nm, 355nm 或 10.6um，根據客戶需要推薦適合的打標頭，也有其它入射光直徑的打標頭。

• 控制信號是標準數字XY-100，也可以根據客戶需要配置模擬輸入控制。

• 打標頭可以包含場鏡、擴束鏡和打標軟件，也可以只是含有振鏡、驅動卡、掃描鏡和機械零件的基本型打標頭。

LSST系列激光打標頭

型號說明LSST-xxxx-yy-zzz-AAAA

• LSST：LSST系列打標頭

• xxxx: 激光波長，如10.6um, 1064nm, 532nm, 355nm等

• yy:  通光口徑

• AAAA: 振鏡型號

說明：

• 上述打標頭都有不同波長的特定應用，如 1064nm, 532nm, 355nm 或 10.6um，根據客戶需要推薦適合的打標頭，也有其它入射光直徑的打標頭。

• 定位速度和寫字速度是在160mm焦距場鏡、1mm字高、單筆字條件下。

• 數控信號是標配，也可以提供模擬信號控制。

• 免費提供適配的直流電源。

• 可以根據客戶需要，配置擴束鏡、場鏡和打標軟件。

LSCT-LXP系列打標掃描頭

LXP系列打標掃描頭采用即插即用封閉式結構，具有自動調諧功能，為高速打標專門設計。其適用于各類高要求應用，如高速打標、二維碼打標、噴碼、表面紋理加工等。支持行業標準電氣接口，方便系統集成。兼容各類場鏡，支持各種掃描加工范圍。所有產品均可以與目前市場上軟件及控制卡配套使用。

即插即用、卓越效能、性能優異：

• 預測式掃描控制模式可以實現高速掃描

• 高定位精度確保高輸出品質

• 高掃描速度實現產能最大化

• 最優化部件支持高性能掃描

說明：

1. 設置值在位置的 1% 以內。

2. 使用 焦距160 mm場鏡。

3. 單筆劃 1 mm 字符、SIMPLEX 字體。

4. 距均值的偏差 <3 sigma（各軸）。

5. 預熱 30 分鐘之后，在操作 24 小時過程之中，各軸。

6. 除非另有說明，所有角度均為光學角度。

LSCT-PS系列打標掃描振鏡

ProSeies 兩軸掃描振鏡適用于眾多高速掃描及高定位精度的應用需求。這些振鏡可即插即用，并采用動磁式振鏡電機和精密私服驅動從而達到極高的性能。同時支持符合行業標準的電氣、機械、光學接口，可輕松實現集成。ProSeries是最適用于材料加工的產品，如高精度打標、劃線、微加工、修復、雕刻及鉆孔。

便捷、高性能、封閉式掃描振鏡

• 高定位精度保證高輸出品質

• 高掃描速度實現產能最大化

• 最優化部件支持高性能振鏡

• 多樣化設計服務于特殊應用

說明：

• 設置值在位置的 1% 以內。

• 使用 160 mm 場鏡。

• 單筆劃 1 mm 字符、SIMPLEX 字體。

• 距均值的偏差 <3 sigma（各軸）。

• 預熱 30 分鐘之后，在操作 24 小時過程之中，各軸。

• 除非另有說明，否則所有角度均為光學角度。

LSCT-PS2系列大孔徑掃描振鏡

說明：

• 設置值在位置的 1% 以內。

• 使用 160 mm F-Theta 鏡頭。

• 單筆劃 1 mm 字符、SIMPLEX 字體。

• 距均值的偏差 <3 sigma（各軸）。

• 預熱 30 分鐘之后，在操作 24 小時過程之中，各軸。

• 除非另有指定，否則所有角度均為光學角度。

LSSL系列激光打標頭 - 德國制造、小巧、快速、高精度

LSSL 系列打標頭是一款動態控制和產品質量完美結合的打標頭。這款打標頭采用微型伺服電機和工業界認可的OSSL系列光學掃描馬達，具有穩定的性能。供應7, 10和14mm系列光學孔徑的打標頭。

密封嚴實，防水防塵，LSSL系列靈活性和緊湊型設計使它可以被集成到環境要求苛刻以及難以到達的地方。本打標頭可以配備多種場鏡。

本打標頭分模擬和數字接口。數字接口可以簡單方便的采用一個PCI卡或者獨立運行卡來控制。LSSL是快速打標和有限空間繼承的理想解決方案。應用包括包裝行業編碼或電子產品打標—-這些被噴墨占據的傳統行業。

典型應用領域：

• 包裝行業打標

• 半導體行業

• 電子業

光學元件

我們精確優化并調試所有的光學元件，保證達到最佳的聚焦質量和穩定的過程參數。我們提供的光學產品有緊湊設計的物鏡，包括標準物鏡的轉接件，還提供各種波長，功率密度，焦距和視場的光學元件。

控制

LSSL系列打標頭標準配置接口有模擬和數字式兩種，都是用25腳D型接頭。可以用我們提供的PC接口卡或獨立于PC運行的卡驅動。

質量

這款高質量打標頭得益于我們多年來開發生產光學掃描振鏡和掃描系統的經驗。而且，每個掃描系統必須在運輸給客戶前經過我們質量檢測。

常用參數指標 (所有角度以光學角度計算)

產品相關參數 (所有角度以光學角度計算)

LSCT-MV系列打標頭

緊湊型 2 軸模擬掃描振鏡，適用于工業打標、打碼和微加工系統

我們的新一代 2 軸掃描振鏡具有緊湊的工業設計，提高了產能和正常運行時間。憑借其緊湊的尺寸和符合行業標準的接口，而設計為易于系統集成而設計，非常適合于各種打標和打碼工藝。特別是那些要求高產能和重復打標時質量可靠一致的場景。該系列打標頭是非接觸式打標的理想選擇，適合制作徽標、字母數字代碼、條形碼、圖形、過期日期和許多其他應用程序。它經過了許多極端條件測試，以確保可靠和安全，并達到 IP50 等級。

• 由于其體積小且支持行業標準接口和連接器，因此可以輕松地集成到現有系統中

• 改進的電子器件和調試設計帶來高質量的字符打標

• 經測試可在極端條件下執行，以確保高質量和可靠性

技術參數

• 適合激光波長：CO2:  9.2-10.6μm;光纖：1040-1090nm;綠光：532nm;紫外：353-357nm

• 入射激光光束直徑：￡10mm

• 調試類型：矢量調整

• 掃描角度：±20°

• 光束位移：12.05 mm

• 階躍響應時間1% 全角度：<210 μs

• 常規打標速度：2 3 m/s

• 常規定位速度：2 16 m/s

• 重復精度：<3.5 μrad

• 跟隨誤差： <130 μs

• 線性度：> 99.9% 超過 20°

• 增益誤差: <5 mrad

• 零點漂移: <5 mrad

• 長時間漂移: <100 μrad

• 長時間比例漂移：<150  ppm

• 溫度漂移： <20 μrad/°C

• 溫度比例漂移： <20  ppm/°C

• 命令分辨率： 16 位

• 通訊接口：XY2 - 100

• IP 等級：IP50

• 電源要求：±15V, 3A RMS

• 工作環境溫度：15 °C - 35 °C

• 重量： 1.5 kg

• 外形尺寸：114 mm x 86 mm x 97 mm

LSRL系列激光打標頭

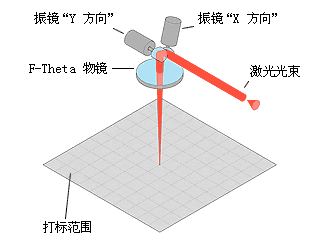

我們提供兩軸激光掃描振鏡/打標頭，適用于各種不同的應用。兩軸掃描振鏡可以在X和Y方向上偏轉激光束，產生一個二維區域，引導激光射向其中的任何位置。這個區域被稱為打標范圍，如圖中所示。偏轉是由兩塊鏡片執行，其中每塊由振鏡電機移動。掃描振鏡有一個光束輸入端  ，激光束從此端輸入，還有一個光束輸出端，激光束偏轉后從此端射出。

兩軸掃描打標頭主要產品表

STRL-RL-III系列掃描振鏡

• 堅固、緊湊和輕便

• 基于最新伺服電子技術的低噪聲和低漂移

• 非常快的打標速度

• 優異的性價比

• 輸入孔徑: 10mm、14mm

優勢：新的RL-III有非常高的打標和定位速度并且有高性價比。由于其低噪聲和漂移值及其堅固性，使得該系統非常適合在工業生產環境中使用。

可選配置：透鏡、保護玻璃適用于多種標準激光器種類，波長1064 nm和10600 nm，功率密度，焦距和加工區域。這使得多種加工任務得以獲得高質量和優化產量。我們也樂于幫助您選擇適合您應用的最優化配置。

典型應用：針對動態打標任務，特別是飛行打標。由于新開發的具有強大的PWM輸出級的控制，速度和動態響應得到了保證。

創新和品質：創新與保持產品的高品質是我們的首要目標。我們所有的產品是在自己的實驗室和生產車間研發,制造和測試的。通過我們的全球支持網絡，能夠為客戶提供最好的維護與快速支持服務。

通用技術參數

• 電源：電壓+/-15  V 至 +/-18 V；電流2 A, RMS最大 10 A；紋波/噪音最大 200  mVpp,@ 20 MHz 帶寬

• 環境溫度：+15°C 至 +35°C

• 儲存溫度：-10°C 至 +60°C

• 濕度：≤ 80 % 無結露

• 外殼防護等級：IP  54

• 接口信號：數字XY2-100  協議

• 典型光學偏轉角：±  0.393 rad

• 分辨率：  XY2-100 16-Bit 12 μrad

• 重復定位精度  (RMS)： < 2.0 μrad

• 溫度漂移：最大增益漂 1 15 ppm/K；最大位置漂移 1 10 μrad/K

• 8h長期漂移 1 < 150 μrad

備注：1 = 光學角。每軸的漂移，30分鐘預熱后，環境溫度和加工負荷穩定。

10mm通光口徑掃描振鏡的技術參數

• 掃描振鏡：RL-III-10

• 輸入孔徑 (mm)：10

• 光束位移 (mm)：12.4

• 重量（無透鏡）(kg)：大約 0.9

• 尺寸 (L x W  x H) (mm)：100.0 x 77.0 x 83

• 適用激光波長：1064  (nm) SI；10600 (nm) SI

• 打標調校 (MA)：針對打標應用的優化調校

• 字高/好打標質量下的打標速度  (cps) 1, 2：650 / 850

• 打標速度 (rad/s)：30

• 定位速度 (rad/s)3：85

• 追跡誤差 (ms) 4  ：0.14

• 1%全行程階躍響應時間 (ms)  5：0.40

備注：1.  F-Theta透鏡F = 163 mm/幅面尺寸120 mm  x 120 mm。 2. 1 mm高的單線字。3. 速度計算：幅面速度 = F-Theta透鏡焦距 × 定位速度。4. 計算加速時間約為2.3 × 追跡誤差。5 設置為全行程的1/5000。

14mm通光口徑掃描振鏡的技術參數

• 掃描振鏡：STRL-RL-III-14

• 輸入孔徑 (mm)：14

• 光束位移 (mm)：17.0

• 重量 (無透鏡) (kg)：約 2.0

• 尺寸 (L x W  x H) (mm)：134.0 x 98.0 x 100.3

• 適合激光波長：1064nm硅鏡，10600nm硅鏡

• 打標調校 (MA)：針對打標應用的優化調校

• 字高/一般字符質量的打標速度  (cps) 1, 2：500 / 650

• 加工速度 (rad/s)：30

• 定位速度 (rad/s)  3：60

• 追跡誤差 (ms) 4：0.18

• 1%全行程階躍響應時間 (ms)  5：0.45

備注：1..用F-Theta透鏡 f = 163 mm / 幅面尺寸 120 mm x 120 mm 2. 1 mm高的單線字。3. 速度計算：幅面速度 = F-Theta透鏡焦距 × 定位速度。4. 計算加速時間約為1.9 × 追跡誤差。5. 穩定于全行程的1/1000。

STRL-MiniScann II掃描振鏡

• 漂移極低

• 緊湊設計

• 堅固、防塵、適用于工業環境

• 對外界溫度不敏感

• 可選輸入孔徑 7、10、14、20mm

優勢：新一代 MINISCAN II 設計緊湊，溫度漂移經過特別優化，降低 50%。完全防塵設計的外殼使 MINISCAN II 特別適合于惡劣工業環境下工作。

創新與品質：在RAYLASE, 創新與保持產品的高品質水準是我們的首要目標。我們所有的產品是在自己的實驗室和生產車間研發,制造和測試的。通過我們的全球支持網絡，能夠為客戶提供最好的維護與快速支持服務。

反射鏡與物鏡：反射鏡和擁有優化鏡座的物鏡適用于幾乎所有的典型激光器、波長、功率密度、焦距和工作幅面。也可以按照客戶特殊要求定制。

接口：振鏡兼容 XY2-100 標準。可以通過如 SP-ICE-1 PCI PRO 控制卡進行數字控制，或通過模擬電壓 / 電流接口進行模擬控制。

典型應用：材料加工，如打標、鉆孔、切割、焊接、硬化、成型。

選項：可提供相機適配器用于加工監控。

• 電源：電壓：±15至±18V；電流：2 A, RMS,最大  10 A；紋波/噪音：20 MHz 帶寬時最大200 mVpp

• 接口信號：模擬：±5  V, ±10 V；數字：XY2-100 協議

• 環境溫度：+15 °C 至 +35 °C

• 存儲溫度：-10 °C 至 +60 °C

• 濕度：≤ 80 % 無結露

• 典型偏轉角(光學)：±0,393 rad

• 分辨率：12  μrad

• 重復定位精度(RMS)：2 μrad

• 最大增益漂移1：15 ppm/K

• 最大位置漂移1：10 μrad/K

• 長期漂移1,2：<150 μrad

備注：1 每軸的漂移。 2  預熱之后，環境溫度的波動 <1K。

備注：1. F-Theta透鏡 f=163mm/幅面 120x120 mm。 2. 高 1  mm 單線字。

STRL-MiniScann III掃描振鏡

• 通過SL2-100 20bit協議或XY2-100 16bit協議控制

• 數字控制、低噪音和低漂移

• 堅固，防塵，適用于工業環境

• 多種鏡片基材和鍍膜，特別是針對打標和激光清洗

• 可選輸入孔徑:  10mm、14mm和20mm

優勢:新的MINISCAN III提供非常穩定的數字控制，進一步改善噪音和漂移值，從而使系統更加可靠和穩定。XY2-100 16位和SL2-100 20位協議可以與數字接口一起使用。相應的線纜定義使用的協議。

可選配置:透鏡，保護窗以及反射鏡材質和鍍膜適用于所有常見的激光器種類，波長，功率密度，焦距和工作幅面。這使多種加工應用得以獲得最優化質量和加工效率。我們樂于為您提供最適合您應用的定制化配置。我們也樂于幫助您選擇適合您應用的最優化配置。

典型應用:適合大部分應用，尤其針對高速燒蝕、表面清洗以及高要求的打標任務。數字控制和強大的pwm輸出級保證了速度和動態響應。您還可以選擇將MINISCAN III與我們的相機適配器和機器視覺控制組件結合起來進行過程監控。

創新與品質:創新與保持產品的高品質是我們的首要目標。我們所有的產品是在自己的實驗室和生產車間研發,制造和測試的。通過我們的全球支持網絡，能夠為客戶提供最好的維護與快速支持服務。

通用技術參數

• 電源：電壓：+30 或 +48V；電流：2A, RMS；最大  5A

• 紋波/噪音：最大 200mVpp@ 20MHz 帶寬

• 環境溫度：+15°C 至 +35°C

• 儲存溫度：-10°C 至 +60°C

• 濕度：≤80% 無結露

• 外殼防護等級：IP  64

• 接口信號：數字XY2-100  增強協議；SL2-100 協議

• 典型偏轉角：  0.393 rad

• 分辨率：XY2-100  16-Bit 12 μrad

• 分辨率：SL2-100  20-Bit 0.76 μrad

• 重復定位精度  (RMS)：< 2.0 μrad

• 定位噪聲 (RMS)：< 4.5 μrad

• 溫度漂移：最大增益漂移1 15 ppm/K；最大位置漂移1 10 μrad/K

• 8h長期漂移1 <  80μrad

備注：1 光學角。每軸的漂移，30分鐘預熱后，環境溫度和加工負荷穩定。

10mm通光孔徑的技術參數

備注：1. 用F-Theta透鏡 f = 163 mm / 幅面尺寸 120 mm x 120 mm。 2. 1 mm高的單線字。 3. 參考“速度計算”。4. 計算加速時間約為1.8 × 追跡誤差。5. 設置為全行程的1/1,000。 6. 適合的激光波/355、532、1064、1070和10600nm。7. QU=石英,  SC=碳化硅, SI=硅。8. 調校分為快速向量調校(VC) （針對常見應用進行的優化調校，注重加工速度）、打標調校 (MA) （針對打標應用的優化調校）、清洗調校 (C) （針對長矢量在最高速掃描時的優化調校）三種。9. 速度計算：幅面速度 = F-Theta透鏡焦距 × 定位速度。

14mm通光孔徑的技術參數

備注：1. F-Theta透鏡f=163mm/幅面120 mm x 120 mm。 2. 1 mm 單線字。 3. 參考“速度計算” 4. 計算加速時間約為2.3 × 追跡誤差。5. 計算加速時間約為1.9 × 追跡誤差。 6. 計算加速時間約為2.0 × 追跡誤差。 7. 設置為全行程的1/5,000。 8. 設置為全行程的1/1000。9. 適合的激光波長355、532、1064和1070nm。

20mm通光孔徑的技術參數

備注：1. 參考“速度計算”。 2. 加速時間約為2.3× 追跡誤差。3.  設置為全行程的1/5000。4. 適合激光波長1,064nm、900–1100 nm+AL、10600nm、515-540nm、1060-1090  nm+AL。

STRL-SS-IIE系列掃描振鏡

• 雙層殼式設計，極低漂移

• 適合高功率應用

• 可選配水冷和空氣冷卻

• “增強“ 選項改善50%的長期漂移

• 可選輸入孔徑: 7、10、12、15、20、30mm

優勢：創新的熱管理和模塊化設計使SUPERSCAN IIE成為滿足苛刻激光加工要求的極佳選擇。“增強”選項可以提高50%的長期穩定性。還能夠通過額外水冷進一步減小長期漂移。

反射鏡與物鏡：反射鏡和擁有優化鏡座的物鏡適用于幾乎所有的典型激光器、波長、功率密度、焦距和工作幅面。也可以按照客戶特殊要求定制。

接口：振鏡兼容XY2-100標準。可以通過如SP-ICE-1 PCIe PRO控制卡進行數字控制。

典型應用：材料處理如刻蝕、打標、去除、切割、焊接、打孔或高速飛行打標。水冷版本特別適合要求非常精細、極低誤差的應用，例如微加工、鉆孔、ITO成型或銀漿刻蝕。

創新與品質：創新與保持產品的高品質水準是我們的首要目標。我們所有的產品是在自己的實驗室和生產車間研發,制造和測試的。通過我們的全球支持網絡，能夠為客戶提供最好的維護與快速支持服務。

通用技術參數：

• 電源：電壓± 15  V 至 ± 18 V；電流3 A, RMS, 最大 10 A；紋波/噪音最大 200  mVpp,@ 20 MHz 帶寬

• 接口信號：數字XY2-100  協議

• 環境溫度：+15°C 至 +35°C

• 存儲溫度：-10°C 至 +60°C

• 濕度：≤ 80 % 無結露

• 溫度漂移：最大增益漂移 1 < 15 ppm/K；最大位置漂移 1 < 10 μrad/K

• 典型偏轉角(光學)： ± 0.393 rad

• 光學分辨率：12 μrad

• 重復定位精度(RMS)： 2 μrad

• 8小時長期漂移 1, 2 ：< 150  μrad

• 8小時長期漂移，有水冷 1, 3 ：< 100  μrad

• 定位噪聲(RMS)： < 10 μrad

備注：1. 每軸的漂移。 2. 30分鐘預熱后，環境溫度和加工負荷穩定。 3. 30分鐘預熱后，保持冷卻水≥2 l/min流量和22?C水溫時加工負荷變化。

備注：1. 熔石英反射鏡的規格。 2. 僅配合AXIALSCAN使用，搭配帶保護窗的輸出板。

STR-SuperScan IV掃描振鏡

• 通過20位SL2-100協議或16位XY2-100協議控制

• 得益于數字PWM輸出級大幅降低了功耗和熱能產生

• 快速動態響應和高速度促進生產效率

• 多種調試模式和鏡片鍍膜，適用于各種應用

• 適合輸入孔徑:10、15、20和30mm

優勢:模組化數字控制技術提供了極強的動態響應和速度，在打標以及非常快速但是精準的成型、切割和鉆孔等應用中真正發揮作用。堅固耐用的水冷外殼設計保證了即使在頻繁改變光束方向和高跳轉的情況下，也能保持穩定、低漂移的運行。堅固的水冷外殼設計，搭配石英反射鏡，能夠承受激光功率高達2kW（15mm通光孔徑）、3kW（20mm通光孔徑）、3kW（30mm通光孔徑）。

可配置選項: 透鏡、保護窗以及反射鏡材質和鍍膜適用于所有常見的激光器種類、波長、功率密度、焦距和工作幅面。這使多種加工應用得以獲得最優化質量和加工效率。我們也樂于幫助您選擇適合您應用的最優化配置。

典型應用:應用范圍包括打碼、FPC結構切割以及銅箔的切割鉆孔。由于采用了數字控制和強大的PWM輸出級，速度和動態響應得到了保證。當與我們的相機適配器和MVC組件相結合時，就成為了理想的過程精密監控工具。

創新與品質:創新與保持產品的高品質水準是我們的首要目標。我們所有的產品是在自己的實驗室和生產車間研發,制造和測試的。通過我們的全球支持網絡，能夠為客戶提供最好的維護與快速支持服務。

通用技術參數

• 電源：電壓：+30 或 +48V；電流：2A, RMS；最大  5A

• 紋波/噪音：最大 200mVpp@ 20MHz 帶寬

• 環境溫度：+15°C 至 +35°C

• 儲存溫度：-10°C 至 +60°C

• 濕度：≤80% 無結露

• 外殼防護等級：IP  64

• 接口信號：數字XY2-100  增強協議；SL2-100 協議

• 典型偏轉角：  0.393 rad

• 分辨率：XY2-100  16-Bit 12 μrad

• 分辨率：SL2-100  20-Bit 0.76 μrad

• 重復定位精度  (RMS)：< 2.0 μrad

• 定位噪聲 (RMS)：< 4.5 μrad

• 溫度漂移：最大增益漂移1 15 ppm/K；最大位置漂移1 10 μrad/K

• 8小時長期漂移，無水冷 1 < 60 μrad

• 8小時長期漂移，有水冷 1, 2 < 40 μrad

備注：1. 光學角。每軸的漂移，30分鐘預熱后，環境溫度和加工負荷穩定。2. 30分鐘預熱后，保持冷卻水≥ 2 l/min流量和22?C水溫時加工負荷變化。3.  適合激光波長355、532和1064nm。

10mm通光孔徑的技術參數

• 掃描振鏡：STRL-SUPERSCAN  IV

• 輸入孔徑(mm)：10

• 光束位移(mm)：12.5(SI)

• 重量(無透鏡)(kg)：約3.2

• 尺寸(LxWxH)(mm)：170.0 x 125.0 x 117.5

備注：1. 參考“速度計算”。2. 穩定于全行程的1/5,000。 3. 計算加速時間約為1.9  × 追跡誤差。4. 計算加速時間約為1.8 × 追跡誤差。

15mm通光孔徑的技術參數

• 掃描振鏡：STRL-SUPERSCAN  IV

• 輸入孔徑(mm)：15

• 光束位移(mm)：18.1(QU，SI)，19.0（SC）

• 重量(無透鏡)(kg)：約3.2

• 尺寸(LxWxH)(mm)：170.0 x 125.0 x 117.5

備注：1. 參考“速度計算”。 2. 設置為全行程的1/5,000。  3. 計算加速時間約為1.9 × 追跡誤差。 4. 計算加速時間約為2.3 × 追跡誤差。5. 調校分為快速向量調校 (VC) （針對常見應用進行的優化調校，注重加工速度、清洗調校 (C) （針對長矢量在最高速掃描時的優化調校）、填充調校 (H) （針對填充，進行高精度光束偏轉和最快的光束變向的優化調校）等三種。6. 適合波長355 nm QU、532 nm QU, SI、1,030 nm SC、1,064 nm QU, SI, SC、1,060 nm–1,080 nm (高功率鍍膜) QU、10,600 nm SI, SC。這里QU=石英、SC=碳化硅、SI=硅等指反射鏡片材料。

20mm通光孔徑的技術參數

• 掃描振鏡：STRL-SUPERSCAN  IV-20 QU

• 輸入孔徑(mm)：20

• 光束位移(mm)：25

• 重量(無透鏡)(kg)：約5.5

• 尺寸(LxWxH)(mm)：203x159x150

備注：1. 參考“幅面內速度計算”。 2. 計算加速時間約為1.7 × 追跡誤差。 3. 穩定于全行程的1/5,000。4.  適合激光波長355/532和1064nm。

30mm通光孔徑的技術參數

• 掃描振鏡：SUPERSCAN  IV

• 輸入孔徑 (mm)： 30

• 光束位移 (mm)： 36.0 (SI, SC), 35.4 (QU)

• 重量(無透鏡) (kg) ：約 5.5

• 不銹鋼外殼 (kg)：  約 12.0

• 尺寸 (L x W  x H) (mm)： 203.0 x 159.0 x 150.0

備注：1. 參考“幅面內速度計算”。 2. 計算加速時間約為1.8 × 追跡誤差。 3. 設置為全行程的1/5,000。4.  反射鏡適用激光波長420 nm–480 nm QU、900  nm–1100 nm + AL QU, SC、1064 nm SI, SC, QU、1020 nm–1040 nm (高功率鍍膜 > 3 kW) QU、1060 nm–1080 nm (高功率鍍膜 > 3 kW) QU、10600 nm SI, SC。5. 調校分為快速向量調校 (VC) （針對常見應用進行的優化調校，注重加工速度）、快速向量調校 (FV) （結合高動態性能和高速的優化調校）兩種。

STR-SuperScan V掃描振鏡

• 激光束定位分辨率高達20bit，SL2-100協議

• 數字編碼器技術帶來的最小化溫漂和極低噪聲

• 極佳的加速和精確的激光引導帶來銳利的邊角效果

• 可記錄和診斷全部特性

• 輸入孔徑 (mm):  15、30

全數字反饋控制，快速且精確

優勢：全數字反饋控制電路提供了極佳的動態性能，并且可以連續監測如反射鏡位置和速度等參數。取決于使用的協議(SL2-100或XY2-100)，反射鏡能夠以至多20bits的分辨率進行定位。得益于數字電機的高加速特性和最高速度，能夠非常快而精準的實現銳利邊緣圖形的掃描。

可配置選項：透鏡,輕質碳化硅以及石英反射鏡適用于所有常見的激光器種類,波長,功率等級,焦距和工作幅面。電子控制系統也支持額外的控制參數設置(調校選項)。我們樂于為您提供最適合您應用的優化配置。

典型應用：該掃描振鏡是各種要求最高精度的高端激光加工應用的理想選擇。通過反射鏡的數字反饋控制定位持續保證精度。特別是如標記,焊接,鉆孔或半導體晶圓成型,醫療產品和安保文檔,芯片IC卡等激光加工應用均受益于SUPERSCAN  V的速度和精度。SUPERSCAN V-30配合我們的數字Z軸LT模組LT-II組成的AXIALSCAN-30，特別適用于增材制造領域。

創新與品質：創新與保持產品的高品質水準是我們的首要目標。我們所有的產品是在自己的實驗室和生產車間研發,制造和測試的。通過我們的全球支持網絡，能夠為客戶提供最好的維護與快速支持服務。

通用技術參數

• 電源：電壓：+30 或 +48V；電流：2A, RMS；最大  5A

• 紋波/噪音：最大 200mVpp@ 20MHz 帶寬

• 環境溫度：+15°C 至 +35°C

• 儲存溫度：-10°C 至 +60°C

• 濕度：≤80% 無結露

• 外殼防護等級：IP  64

• 接口信號：數字XY2-100  增強協議；SL2-100 協議

• 典型偏轉角：  0.393 rad

• 分辨率：XY2-100  16-Bit 12 μrad

• 分辨率：SL2-100  20-Bit 0.76 μrad

• 重復定位精度  (RMS)：< 0.4μrad

• 定位噪聲 (RMS)：< 2.0μrad

• 溫度漂移：最大增益漂移1 8 ppm/K；最大位置漂移1 15 μrad/K

• 8小時長期漂移，無水冷 1 < 50 μrad

• 8小時長期漂移，有水冷 1, 2 < 30 μrad

備注：1. 光學角。每軸的漂移，30分鐘預熱后，環境溫度和加工負荷穩定。2. 30分鐘預熱后，保持冷卻水≥ 2 l/min流量和22?C水溫時加工負荷變化。

15mm通光口徑的STRL-SuperScan  V掃描振鏡

• 掃描振鏡SUPERSCAN  V

• 輸入孔徑 (mm)  15

• 光束位移 (mm)  18.27 (SC), 18.33 (QU)

• 重量(不帶透鏡) (kg) 約 3.2

• 尺寸 (L x W  x H) (mm) 170.0 x 125.0 x 117.5

• 反射鏡激光波長：355  nm SC, QU、405 nm QU、532 nm SC,  QU、1064 nm SC, QU、10600 nm SC、AG SC。

• 微加工調校：針對實現銳利拐角的高精度光束偏轉和最小化追跡誤差優化

備注: 1.  F-Theta透鏡 f=163mm / 幅面 120mm × 120mm，高 1mm 單線字。 2.  參考”幅面內速度計算”。 3. 設為全行程的 1/5000

30mm通光口徑的STRL-SuperScan V掃描振鏡

• 掃描振鏡SUPERSCAN  V

• 輸入孔徑 (mm)：30

• 光束位移 (mm)：35.7

• 重量(不帶透鏡) (kg)： 約5.5

• 尺寸 (L x W  x H) (mm)：203x159x150

• 反射鏡激光波長：  1064 nm SC、10600 nm SC。

• 微加工調校 (M):  針對具有銳利拐角和最小追跡誤差的高精度光束偏轉進行的優化調校

動態參數：

• 掃描振鏡：STRL-SUPERSCAN  V-30-SC

• 反射鏡類型：SC

• 調校：微加工

• 加工速度 (rad/s)  1：25 @ 30 V；30 @ 48 V

• 定位速度 (rad/s)  1：25 @ 30 V；30 @ 48 V

• 追跡誤差 (ms) 2: 0.25

• 1%全行程階躍響應時間 (ms)  3 :0.66

備注：1 參考“速度計算”。 2. 計算加速時間約為1.7 × 追跡誤差。 3. 設為全行程的1/5000。

三軸/前聚焦掃描振鏡

前聚焦掃描振鏡的開發是因兩軸振鏡受限于輸出物鏡的成本與大小，此限制有礙于在中等大小的掃描范圍內產生較小光斑的功能。前聚焦掃描振鏡滿足客戶對于小光斑大尺寸加工范圍的應用要求，并允許用戶在使用相同掃描振鏡的狀況下改變工作范圍，距離和光斑大小。前聚焦技術也適用于移動物件的加工應用。在三維應用中，能夠加工非平面物件或不光滑表面以及高功率產品。目前這些解決方案用于 Nd:YAG、半導體和CO2激光器。

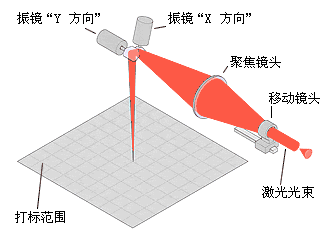

在前聚焦掃描振鏡工作時，激光束首先進入移動鏡頭。通過移動鏡頭之后，光束快速分散，接著進入一個或兩個聚焦鏡頭。會聚的光束穿過鏡頭，并由一組 X 和 Y 鏡片（這些鏡片由振鏡式掃描器移動）引導。X 和 Y 鏡片呈直角排列，向下引導光束，覆蓋工作范圍的長和寬。

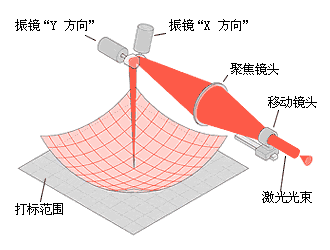

在沒有焦點校正的掃描振鏡中，向任一軸向移動工作范圍中心聚焦的激光光斑時，都會劃出一個弧形，在工作范圍上方產生一個聚焦點的球面。在遠離工作范圍中心的位置，激光光束沒有聚焦。這是因為當掃描器將光束向遠離工作范圍中心的方向引導時，鏡頭到工件的距離增加了。在前聚焦掃描振鏡中，通過微調移動鏡頭和聚集鏡頭之間的距離來實現聚焦補償，由于掃描器通過第三個移動軸—“Z”軸在整個工作范圍內引導光束，故而得名“前聚焦掃描振鏡”。

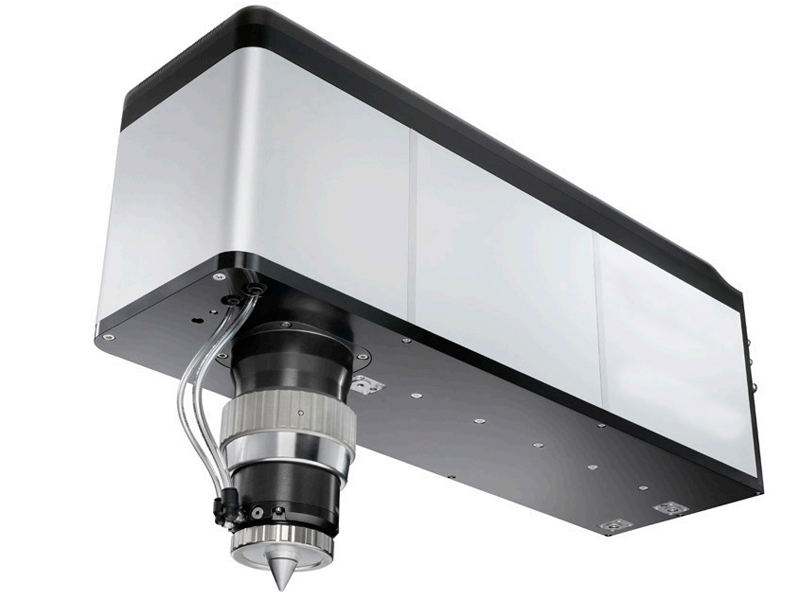

掃描振鏡：STRL-AXIALSCAN FIBER-30

• 從250x250mm2到850x850mm2的大幅面可調節范圍

• 具有額外保護窗和可選監控的防塵設計

• 針對電動車焊接應用的高功率版本或增材制造領域粉床加工(SLM)的高動態版本

• 集成光纖準直器和用于加工過程監控的采樣光輸出

優勢：振鏡可以通過下面、側面和上面的各種機械接口方便地集成到任何激光系統中。附加的水平安裝的光纖準直器可以連接激光光纖而無需光路對準，并允許安裝到非常緊湊、高度很低的結構內。光輸出孔允許在最低工作距離100%覆蓋幅面。攝像機和焊接監控系統可適應激光輸出并且無畸變。AXIALSCAN  FIBER-30完全防塵，因此非常適合在惡劣的工業環境中使用。

可選配置：合適的反射鏡既可用于千瓦功率范圍內的高性能焊接應用，也可用于高動態應用。光學配置可用于激光器及其光纖的所有標準光束參數。我們也很樂意幫助您為您的應用組成完美的配置。

典型應用：AXIALSCAN FIBER-30是我們對AXIALSCAN光纖耦合激光應用的高級增強版；是增材制造中粉床的理想選擇。結合“四面設計”，每一個加工幅面的生產率提高了四倍。光輸出能夠連接合適的監控傳感器，從而保證和記錄質量參數。

創新與品質：創新與保持產品的高品質是我們的首要目標。我們所有的產品是在自己的實驗室和生產車間研發,制造和測試的。通過我們的全球支持網絡，能夠為客戶提供最好的維護與快速支持服務。

通用技術參數：

• 電源：電壓+48V；電流4A, RMS, 最大  8A；紋波/噪音 最大 200mVpp,@20MHz 帶寬

• 環境溫度：+15°C 至 +35°C

• 儲存溫度：-10°C 至 +60°C

• 濕度：≤ 80 % 無結露

• 外殼防護等級：64

• 接口信號：數字RL3-100 協議20位和XY2-100協議16位或SL2-100協議20位

備注：1. 光學角。每軸的漂移，30分鐘預熱后，環境溫度和加工負荷穩定。2. 30分鐘預熱后，保持冷卻水≥ 2 l/min流量和22 ?C水溫時加工負荷變化。* 高性能版本

機械參數：

• 激光光纖插口：QBH

• 光纖接口位置：上面 (T) 或 后面 (R)

• 重量 (kg)：大約 12

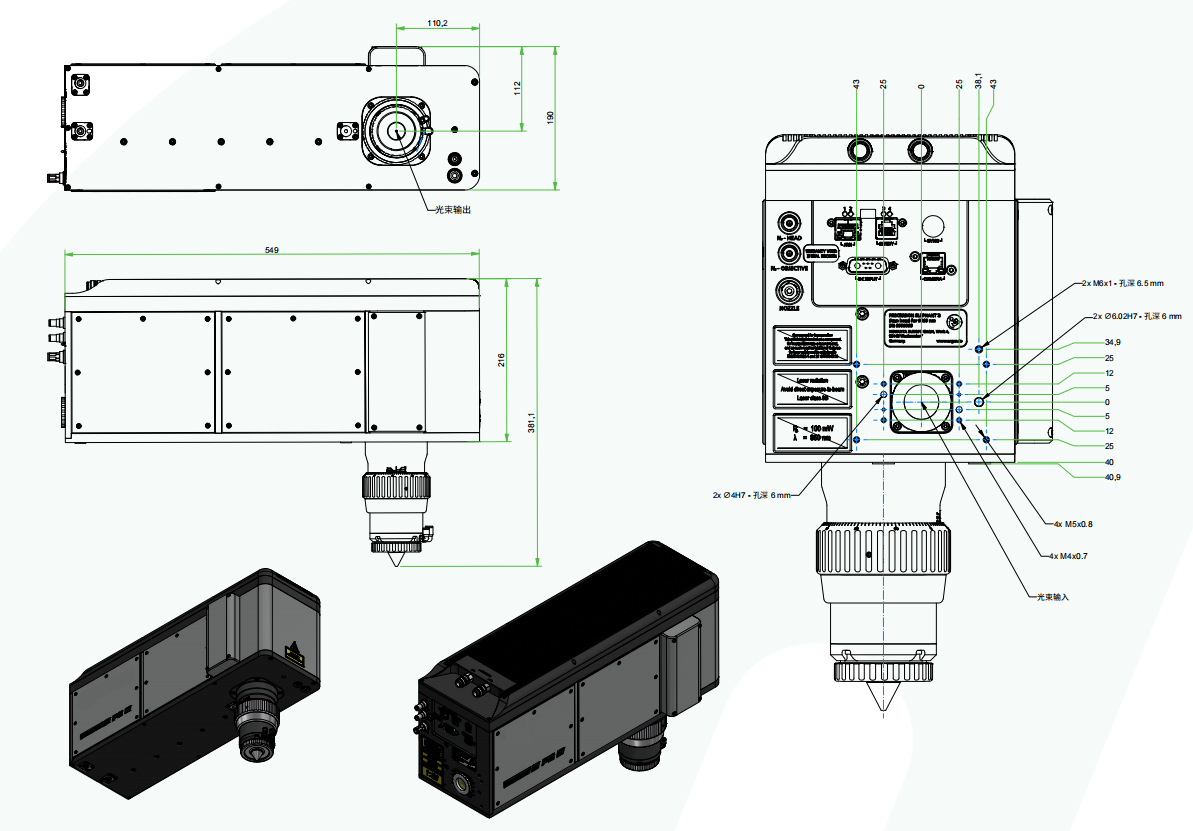

• 產品尺寸（不包括光纖插座和電氣插頭）(L x W x H) (mm)：270x140x320

備注：1 為最大光束發散角優化的光學設計

反射鏡類型：

• 1060–1080nm，石英材質

• 1060–1090nm + AL，碳化硅

調校：

• 快速向量調校 (VC)：針對常見應用進行的優化調校，注重加工速度。

• 填充調校 (H)：針對填充，進行高精度光束偏轉和最快的光束變向的優化調校。

動態參數：

備注：1. 參考“速度計算”。 2. 計算加速時間約為1.7 × 追跡誤差。3. 設置為全行程的1/5000。

幅面內最大速度計算:

• 1rad/s@±0.384rad偏轉(44°)0.13m/s為100mm工作幅面。

• 例如: AXIALSCAN FIBER-30 QU, 工作幅面400mm×400mm (幅面因素=4), 定位速度50rad/s  => 50×0.13m/s×4=26m/s.

• 注意: 線性轉換模塊可能導致速度降低，這取決于所使用的控制卡、激光應用、幅面大小和光學配置。

選項:

AXIALSCAN FIBER-30 提供了直通(W)水冷溫度控制用來冷卻電子部件和振鏡電機，以及空氣冷卻反射鏡（SC鏡的激光功率大于2千瓦，QU鏡的激光功率大于3千瓦）。這保證了穩定工作和極好的長期可靠性，即使在高功率應用中也能夠穩定運行。SUPERSCAN  V掃描振鏡也可以不使用溫度控制，可能導致溫度漂移增大。

附加保護窗選項:

每個AXIALSCAN FIBER都可以配備一個額外保護窗。這個外部保護窗被安置在一個快拆門下，可以快速更換。這確保了在多塵環境和惡劣條件下快速方便地更換保護窗。這意味著所有保護窗的清潔都是在外部進行的，機器可以在很短的時間內再次運行。目前正在開發一種自動監測保護窗污染程度的方法。
