聲光模式鎖定器（AOML）是在激光腔內運行的專用調制器，有效地鎖定了縱向模式的相位，從而產生非常窄的高強度激光脈沖。廣泛運用于飛秒微加工，激光雷達，多光子顯微鏡，非線性光學，光學數據存儲和光譜學的光學外差檢測等。
我們一站式供應各種類型的聲光鎖模器,AOML,聲光模式鎖定器,聲光鎖模調制器,駐波鎖模器,駐波型聲光調制器,自由空間鎖模器，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們的產品經理！

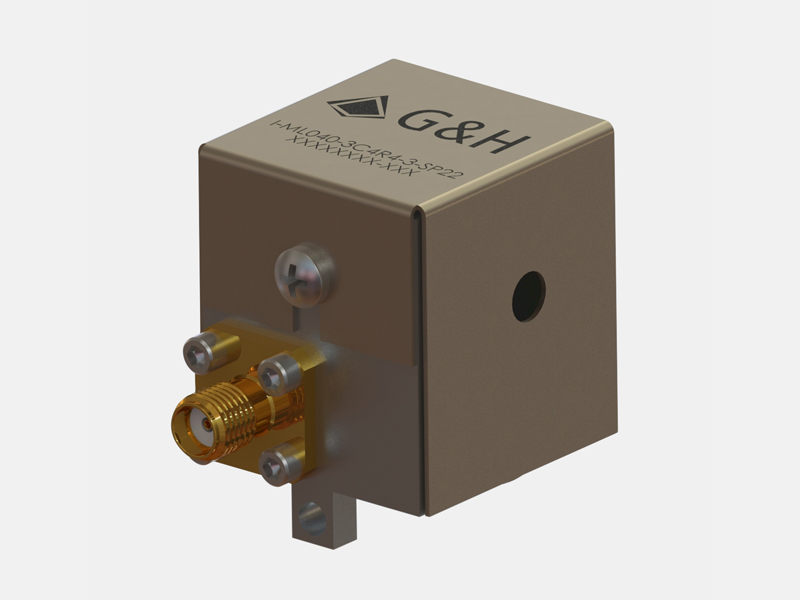

聲光鎖模器（AOML）以其共振頻率調制激光腔內的損耗，有效地鎖定縱模的相位，以產生非常窄的高強度激光脈沖。我們的聲光鎖模器采用采用我們自已生長和拋光制造的高質量熔融石英。使用耐用的內部抗反射V型涂層在1064nm時可實現99%以上的透射。為了在更寬的波長范圍（700-1100 nm）上傳輸，我們建議使用切割成布魯斯特角的窗口。低散射和嚴格的質量控制確保每個鎖模器能夠長期處理高峰值激光功率而不會損壞。
射頻驅動器的選擇會影響鎖模系統的性能，因為聲光諧振腔的主動溫控有助于控制諧振頻率，從而保持驅動的振蕩器頻率的精確諧振。我們可以幫客戶選擇匹配的驅動器型號，并建議射頻驅動的性能和告知其如何影響鎖模效率和脈沖寬度。
| 型號 | 波長 | 工作頻率 | 通光孔徑 | 窗口類型 | 光學材料 |
| 12080-3-BR-TE AOML | 700–1100nm | 50MHz | 2.0mm | 布魯斯 | 熔融石英 |
| 12050-3-BR-TE AOML | 700–1100nm | 50MHz | 2.0mm | 布魯斯 | 熔融石英 |
| 12041-3-BR-TE AOML | 700–1100nm | 41MHz | 2.0mm | 布魯斯 | 熔融石英 |
| 12038-3-BR-TE AOML | 1064nm | 38MHz | 3.0mm | 布魯斯 | 熔融石英 |
| 12080-3-TE AOML | 1064nm | 80MHz | 3.0mm | AR鍍膜 | 熔融石英 |
| 12050-3-TE AOML | 1064nm | 50MHz | 3.0mm | AR鍍膜 | 熔融石英 |
| 12038-3-TE AOML | 1064nm | 38MHz | 3.0mm | AR鍍膜 | 熔融石英 |
| 12041-3-TE AOML | 1064nm | 41MHz | 3.0mm | AR鍍膜 | 熔融石英 |

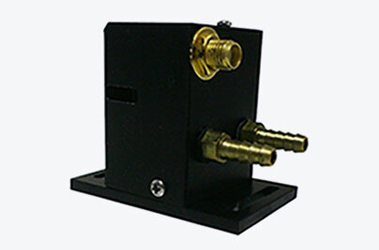

自由空間聲光鎖模器和配套的射頻可變頻率驅動器可使激光諧振腔縱模頻率相匹配。為了實現鎖模，需要將諧振激光腔模式間隔頻率調整為等于原始聲波頻率的兩倍。鎖模技術實際上是一個鎖相過程，通過固定它們之間的相對相位差來連接各種縱向模式。
主要特點
良好的調制深度
小尺寸
UV/VIS 光學范圍
適用于高功率激光器
激光器工作穩定性好
低噪音性能
高調制帶寬
模擬光強度調制
空氣、水或熱電冷卻
實驗室版
可用的自定義配置
主要應用
光子采樣
飛秒激光微加工
角膜手術
非線性光學
光學參量振蕩器
光學數據存儲
OEM 設計
| 型號 | FSML-40-20-BR-800 | FSML-80-20-BR1064 | FSML-125-30-BR800 | FSML-125-30-BR1064 |
| 基質 | 熔融石英 | 熔融石英（未鍍膜） | ||
| 激光波長 | 布魯斯特切優化水平極化： | |||
| 800nm | 1064nm | 800nm | 1064nm | |
| 主動光圈 | 最大5x5mm | 最大5x5mm | 最大5x5mm | 最大5x5mm |
| 載頻 | 40MHz | 80MHz | 125MHz | 125MHz |
| 調制率 | 80MHz | 160MHz | 250MHz | 250MHz |
| 3dB帶寬 | ±50 | ±10 | ±15 | ±15 |
| 光傳輸 | 99.70% | 99.70% | 99.70% | 99.70% |
| 諧振調制深度 | 70% | 60% | 50% | 30% |
| 聲速 | 5.96E+3m/s | 5.96E+3m/s | 5.96E+3m/s | 5.96E+3m/s |
| 波前失真 | λ/10 | λ/10 | λ/10 | λ/10 |
| 輸入阻抗 | 50Ω | 50Ω | 50Ω | 50Ω |
| 最大電輸入功率* | 5–7w | 5–7w | 5–7w | 5–7w |
| 駐波比 | N/A | N/A | N/A | N/A |
| 案例類型 | 水冷 | 水冷 | 水冷 | 水冷 |
| 射頻驅動器推薦 | VFE-XX-YY-DSP1kHz-B2-F7-X | VFE-XX-YY-DSP1kHz-B2-F7-X | VFE-XX-YY-DSP1kHz-B2-F7-X | VFE-XX-YY-DSP1kHz-B2-F7-X |
* 射頻功率的確切數量將在制造設備的最終測試期間確定。
波長范圍為600至1550nm，或可根據要求提供寬帶增透膜和射頻頻率范圍。
