激光功率計

新特光電提供的激光功率計、能量計簡約易用、性能可靠型號齊全，無論是設備在線測量應用，還是手持測量應用，都有理想的產品可供選擇。我們的激光功率計（部分型號集成能量測量，也可以叫激光功率能量計），及激光能量計。如果未做說明，一般也可以統稱為激光功率計。激光功率計用于測量激光功率及能量數值，為激光參數的大小和穩定性提供依據。

激光功率計從應用場合分類，主要有手持測量，和設備在線測量兩類。手持測量，一般帶液晶顯示屏，集成電池，可以不依賴于電腦，實時查看示值。設備在線測量，一般集成于激光設備里面，由設備供電，不集成電池，通過通信接口（USB 或串口等），將數據傳輸到電腦主機。

激光功率計本身由傳感，和數據處理兩部分構成。傳感部分，由探測元件（傳感盤）及外部散熱封裝組成；數據處理由電路及機械外殼組成。對于手持測量的功率計，分別對應探頭和表頭部分；對于在線測量的功率計，分別對應探頭和電路盒。激光功率測量，一般為直接測量，也即將需要測量的光束直接打入探頭測量。激光代表著能量，通過激光聚焦的方式，幾乎可以加工(破壞)任何物質，而探頭傳感是通過熱感應的方式，通過探面直接接收入射光束，因此入射光必須滿足一定的條件，要有足夠的光束直徑，絕不可在焦點處測量。光束的功率級別也要滿足量程范圍，如果超出量程范圍，可以采用分光的方式，測量原始光束的一部分，從而換算出原始光束。

對激光功率計來說，校準是需要評估的重要一環。和一般認識的精確測量儀器不同，激光功率計本身的準確度不可能達到類似萬用表等儀器的級別。而且和萬用表不同，萬用表出廠之后準確度幾乎不變，不需要校準，功率計則由于最重要的探面對外直接接觸，且直接接收高能量光束，臟污、損傷等難以避免，如果對準確度要求高，可能需要定期校準。本司通過參數優化組合，方便用戶自校準，給用戶更大的靈活性，將此過程簡化。

手動測量系列激光功率計

產品特點

彩色液晶顯示屏，方便查看
中英文菜單（V2 版本）
實時波形圖顯示
不需校零，自穩零電路
大容量鋰電池
烤機保護功能
金屬機身，抗干擾好
方便用戶自校準機制

適合應用

手持激光功率測量
手持激光單脈沖能量測量
工業、科研領域適用

命名規則：XY--Za-b(c)

X: TP：激光功率計，測激光功率；PE：功率能量計，既可以測激光功率，也可以測能量（單脈沖）
Y: 探測器規格（額定測量功率及探測器類型）
Z: 為入光孔徑, 19,25,50 等，單位mm
a: 探頭特征。留空表示標準探頭，其他非標項由相應字母表示，如：J:均光；S:超薄
b: 其他定制項，如果非標線長，留空表示標準
c: 表頭版本：省略： V1 版本表頭；V2： V2 版本表頭

型號舉例

以配50W 標準探頭的V2 功率計為例，其具體型號為： TP50-HP-19(V2)。
以配50W 均光探頭的V2 功率計為例，其具體型號為： TP50-HP-19J(V2)。
以配200W 探頭的V2 功率計為例，其具體型號為： TP200-HP-25(V2)。
以配10W 探頭，可以測量能量的功率計為例，其型號為： PE10-HP-25(V2)。

主要型號列表(V2)

產品名稱	規格型號	測量范圍	量程	探頭尺寸
激光功率計	TP10-HP-25(V2)	2mW-10W	10W	606020 mm
激光能量計	PE10-HP-25(V2)	20mJ-200J	0.6J/3J/30J/200J	606020 mm
激光功率計	TP50-HP-19(V2)	10mW-50W	10W/50W/150W	656565 mm
激光功率計(均光版)	TP50-HP-19J(V2)	10mW-50W	10W/50W/150W	656565 mm
激光能量計	PE50-HP-19(V2)	20mJ-200J	0.6J/3J/30J/200J	656565 mm
激光功率計	TP200-HP-25(V2)	20mW-250W	50W/200W/500W	9090100mm
激光能量計	PE200-HP-25(V2)	35mJ-300J	3J/30J/300J	9090100 mm
激光功率計	TP500-HP-50(V2)	0.5W-500W	50W/200W/500W/1000W	12212270 mm
激光功率計	TP1000-HP-50(V2)	1W-1000W	50W/200W/500W/1000W	12212270 mm
激光功率計(水冷)	TP1000-HP-25-W(V2)	1W-1000W	-	909044 mm
激光功率計(水冷)	TP2000-HP-50-W(V2)	2.5W-2500W	-	12012040 mm

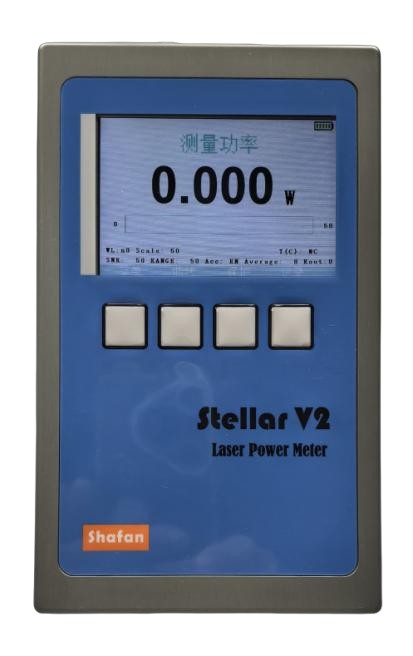

手持測量功率計表頭

激光功率計

產品特點

彩色液晶顯示屏（V2表頭含有中英文菜單）
實時波形圖顯示
不需校零，自穩零電路
可調一階加速算法（V2表頭是可調二階加速算法）
可選測單脈沖激光能量
鋰電池供電
烤機保護功能
金屬機身，抗干擾，屏蔽性好
方便用戶自校準
USB-B 接口，PC 監測軟件

產品參數

規格型號	V1表頭	V2表頭
供電方式	USB-B 接口，5V1A 手機充電器
電池	2000mAH，充電時間9 小時，放電時間12 小時	3800mAH，充電時間10 小時，放電時間24 小時
顯示屏	2.8 寸真彩色液晶，400*240，兩級背光	3.5 寸真彩色液晶，480*320，多級背光
通信接口	USB 通信（USB 轉串口）
電氣測量準確度	±0.25%
報警信號輸出	OC 門，帶載能力最大0.35A，極性可配置
模擬信號輸出	0-1V(10BIT)
存儲能力	最多1667 小時，最多10000 個數據
顯示模式	數字、條圖、曲線

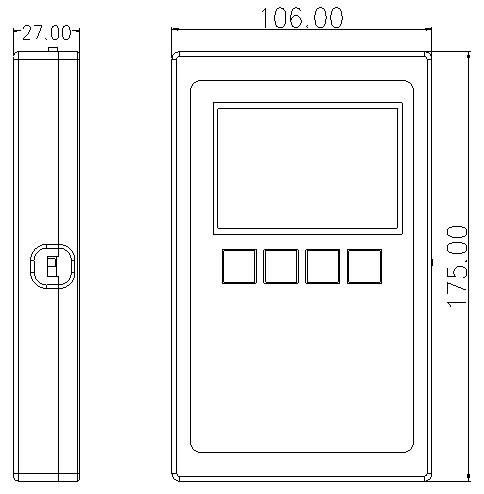

尺寸	1709628 mm	17510627 mm
重量	約0.5kg

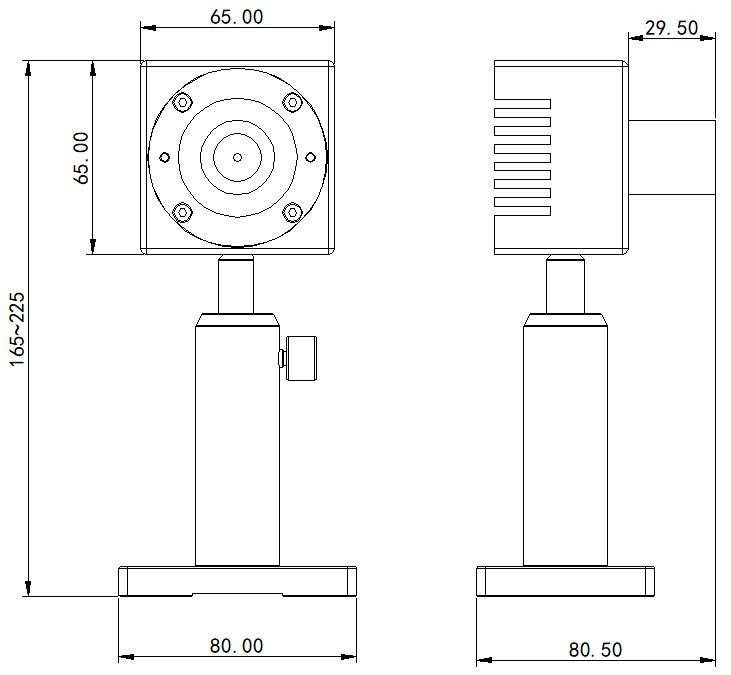

規格型號	TP50-HP-19	TP50-HP-19J (均光版)
光譜范圍	0.19-11um	0.28-1.1um
入光孔徑	19mm	19mm
功率測量范圍	10mW - 50W	10mW - 50W
間歇測量	50W持續，100W持續3分鐘，150W持續2分鐘	50W持續，100W持續3分鐘，150W持續2分鐘
功率量程	10W/50W/150W	10W/50W/150W
最大CW 功率密度	15kW/cm2	150kW/cm2
響應時間	< 1.5S	< 1.5S
測量不準確度±%	< 2	<4
線性度±%	< 1	<1
測量精度±%	< 3	<5
能量測量范圍	20mJ-200J	25mJ-200J
能量量程	0.6J/3J/30J/200J	0.6J/3J/30J/200J
最大能量密度	30 J/cm2 @10ms	40J/cm2 @10ms
散熱方式	自然冷卻、強制風冷	自然冷卻、強制風冷
接口類型	DB9	DB9
重量（含支架）	0.68kg	0.7kg
線纜長度	2m	2m

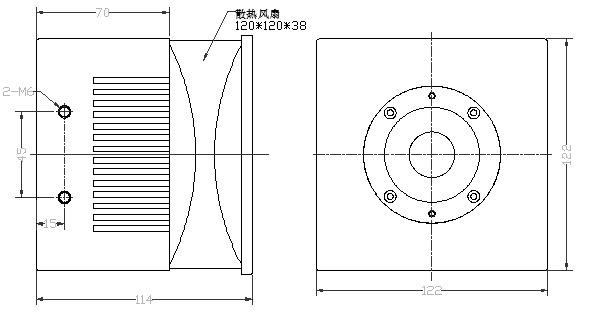

規格型號	TP200-HP-50	TP200-HP-50J	TP300-HP-50	TP300-HP-50J
光譜范圍	0.19-11um	0.28-1.1um	0.19-11um	0.28-1.1um
入光孔徑	50mm	50mm	50mm	50mm
功率測量范圍	20mW - 250W	20mW - 250W	50mW - 350W	50mW - 350W
功率量程	50W/200W/500W	50W/200W/500W	50W/200W/500W	50W/200W/500W
最大CW 功率密度	7kW/cm2	70kW/cm2	7kW/cm2	70kW/cm2
響應時間	< 2.5S	< 2.5S	< 2.5S	< 2.5S
測量不準確度±%	< 2	< 3	< 2	< 3
線性度±%	< 1	< 1	< 1	< 1
測量精度±%	< 3	< 4	< 3	< 4
能量測量范圍	35mJ-300J	35mJ-300J	35mJ-300J	35mJ-300J
能量量程	3J/30J/300J	3J/30J/300J	3J/30J/300J	3J/30J/300J
最大能量密度	30J/cm2 @10ms	30J/cm2 @10ms	30J/cm2 @10ms	30J/cm2 @10ms
散熱方式	自然冷卻/強制風冷	自然冷卻/強制風冷	自然冷卻/強制風冷	自然冷卻/強制風冷
接口類型	DB9	DB9	DB9	DB9
重量(含支架)	1.15kg	1.15kg	1.15kg	1.15kg
探頭尺寸 (不含支架)	909070 9090100(含風扇)	909070 9090100(含風扇)	909070 9090100(含風扇)	909070 9090100(含風扇)
線纜長度	2m	2m	2m	2m

規格型號	TP500-HP-25	TP500-HP-25J	TP600-HP-25	TP1000-HP-25
光譜范圍	0.19-11um	0.28-1.1um	0.19-11um	0.19-11um
入光孔徑	25mm	25mm	25mm	25mm
功率測量范圍	0.5W - 500W	0.5W - 500W	0.5W - 600W	1W - 1000W
功率量程	50W/200W/ 500W/1000W	50W/200W/ 500W/1000W	50W/200W/ 500W/1000W	50W/200W/ 500W/1000W
最大CW 功率密度	7kW/cm2	70kW/cm2	7kW/cm2	7kW/cm2
響應時間	< 2.5S	< 2.5S	< 2.5S	< 2.5S
測量不準確度±%	< 2	< 3	< 2	< 1
線性度±%	< 1	< 1	< 1	< 1
測量精度±%	< 3	< 4	< 3	< 3
能量測量范圍	35mJ-300J	35mJ-300J	35mJ-300J	35mJ-300J
能量量程	3J/30J/300J	3J/30J/300J	3J/30J/300J	3J/30J/300J
最大能量密度	100J/cm2 @10ms	100J/cm2 @10ms	100J/cm2 @10ms	100J/cm2 @10ms
散熱方式	自然冷卻/強制風冷	自然冷卻/強制風冷	自然冷卻/強制風冷	自然冷卻/強制風冷
接口類型	DB9	DB9	DB9	DB9
重量(含支架)	2.5kg	2.5kg	2.5kg	2.5kg
探頭尺寸 (不含支架)	122122110 mm	122122110 mm	122122110 mm	122122110 mm
線纜長度	2m	2m	2m	2m

規格型號	TP500-HP-50	TP500-HP-50J	TP600-HP-50	TP1000-HP-50
光譜范圍	0.19-11um	0.28-1.1um	0.19-11um	0.19-11um
入光孔徑	50mm	50mm	50mm	50mm
功率測量范圍	0.5W - 500W	0.5W - 500W	0.5W - 600W	1W - 1000W
功率量程	50W/200W/ 500W/1000W	50W/200W/ 500W/1000W	50W/200W/ 500W/1000W	50W/200W/ 500W/1000W
最大CW 功率密度	7kW/cm2	70kW/cm2	7kW/cm2	7kW/cm2
響應時間	< 2.5S	< 2.5S	< 2.5S	< 2.5S
測量不準確度±%	< 2	< 3	< 2	< 2
線性度±%	< 1	< 1	< 1	< 1
測量精度±%	< 3	< 4	< 3	< 3
能量測量范圍	35mJ-300J	35mJ-300J	35mJ-300J	35mJ-300J
能量量程	3J/30J/300J	3J/30J/300J	3J/30J/300J	3J/30J/300J
最大能量密度	100J/cm2 @10ms	100J/cm2 @10ms	100J/cm2 @10ms	100J/cm2 @10ms
散熱方式	自然冷卻/強制風冷	自然冷卻/強制風冷	自然冷卻/強制風冷	自然冷卻/強制風冷
接口類型	DB9	DB9	DB9	DB9
重量(含支架)	2.5kg	2.5kg	2.5kg	2.5kg
探頭尺寸 (不含支架)	122122110mm	122122110mm	122122110mm	122122110mm
線纜長度	2m	2m	2m	2m

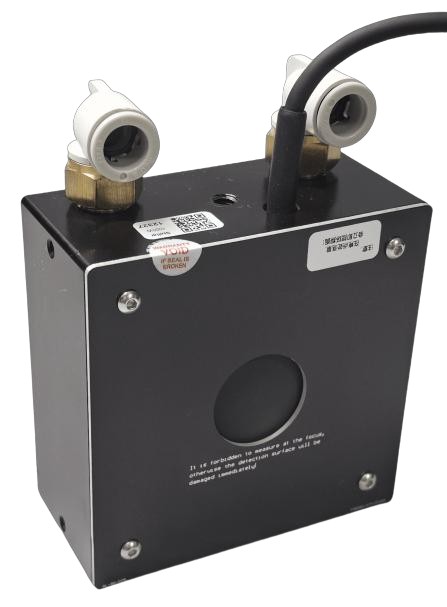

規格型號	TP500-HP-25-W	TP1000-HP-25-W
光譜范圍	0.19-11um	0.19-11um
入光孔徑	25mm	25mm
功率測量范圍	0.5W - 500W	1W - 1000W
最大CW 功率密度	4kW/cm2	4kW/cm2
響應時間	< 3.5S	< 3.5S
測量不準確度±%	< 2	< 2
線性度±%	< 1	< 1
測量精度±%	< 3	< 3
能量測量范圍	0.2J-300J	0.3J-300J
能量量程	3J/30J/300J	3J/30J/300J
最大能量密度	100J/cm2 @10ms	200J/cm2 @10ms
散熱方式	水冷	水冷
快擰接頭	KQ2L10- 02AS，10mm	KQ2L10- 02AS，10mm
水流量	>=1.3L/min	>=2.5L/min
接口類型	DB9	DB9
重量	1.05kg	1.05kg
探頭尺寸(不含支架)	909045mm	909045mm
線纜長度	2m	2m

規格型號	TP2000-HP-50-W	TP3000-HP-50-W
光譜范圍	0.19-11um	0.19-11um
入光孔徑	50mm	50mm
功率測量范圍	2.5W - 2500W	3.5W - 3500W
最大CW 功率密度	3kW/cm2	3kW/cm2
響應時間	< 4.5S	< 4.5S
測量不準確度±%	< 2	< 2
線性度±%	< 2	< 2
測量精度±%	< 4	< 4
散熱方式	水冷	水冷
快擰接頭	KQ2L10-02AS，10mm	KQ2L10-02AS，10mm
水流量	>=5L/min	>=5L/min
接口類型	DB9	DB9
重量(不含支架)	4.75kg	4.75kg
探頭尺寸(不含支架)	12012040mm	12012040mm
線纜長度	2m	2m

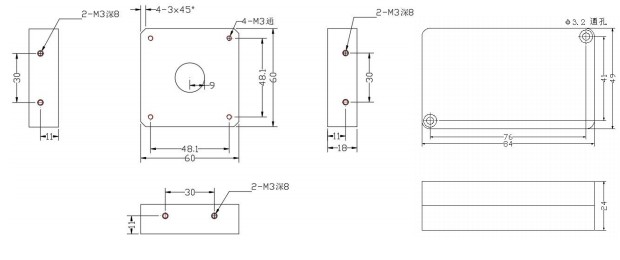

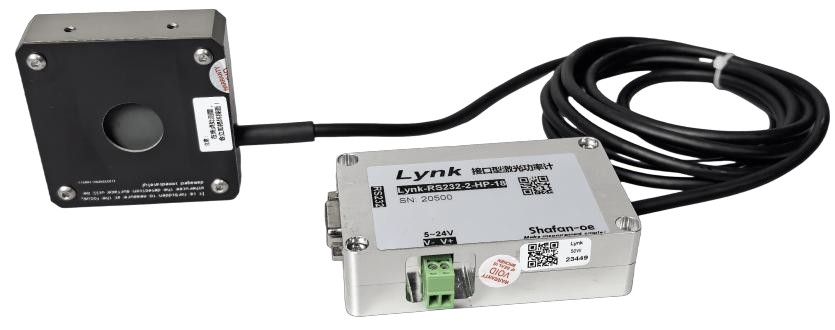

規格型號	2-HP-18	5-HP-18	10-HP-18	12A-HP-18(帶套筒)
光譜范圍	0.19-11um	0.19-11um	0.19-11um	0.19-11um
入光孔徑	18mm	18mm	18mm	18mm
功率測量范圍	2mW - 2W	3mW - 5W	5mW - 10W	5mW - 12W
測量分辨率	0.1mW	0.1mW	1mW	0.1mW
功率量程	2W	5W	10W	12W
最大CW 功率密度	15kW/cm2	15kW/cm2	15kW/cm2	15kW/cm2
響應時間	< 1.5S	< 1.5S	< 1.5S	< 1.5S
測量不準確度±%	< 2	< 2	< 2	< 2
線性度±%	< 1	< 1	< 1	< 1
測量精度±%	< 3	< 3	< 3	< 3
能量測量范圍	30J/cm2 @10ms	30J/cm2 @10ms	30J/cm2 @10ms	30J/cm2 @10ms
散熱方式	自然冷卻	自然冷卻	自然冷卻	自然冷卻
接口類型	RS232 / USB	RS232 / USB	RS232 / USB	RS232 / USB
重量	350g	350g	350g	350g
探頭尺寸	606020mm	606020mm	606020mm	606020mm
線纜長度	2m	2m	2m	2m

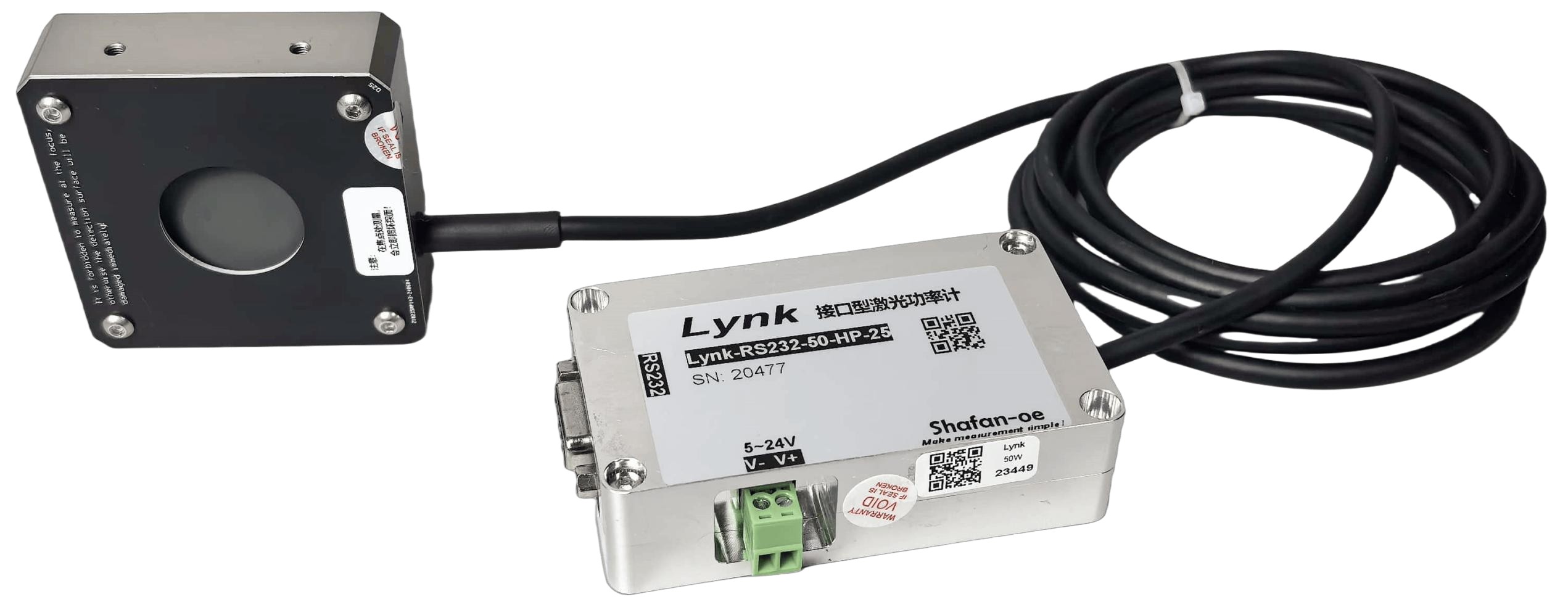

規格型號	20-HP-25	50-HP-25
光譜范圍	0.19-11um	0.19-11um
入光孔徑	25mm	25mm
功率測量范圍	5mW - 20W	20mW - 50W
測量分辨率	1mW	10mW
功率量程	20W	50W
最大CW 功率密度	15kW/cm2	15kW/cm2
響應時間	< 1.5S	< 1.5S
測量不準確度±%	< 2	< 2
線性度±%	< 1	< 1
測量精度±%	< 3	< 3
能量測量范圍	30J/cm2 @10ms	30J/cm2 @10ms
散熱方式	自然冷卻	自然冷卻
接口類型	RS232 / USB	RS232 / USB
重量	350g	350g
探頭尺寸	606020mm	606020mm
線纜長度	2m	2m

規格型號	50-HP-19	100-HP-19
光譜范圍	0.19-11um	0.19-11um
入光孔徑	19mm	19mm
功率測量范圍	20mW - 50W	20mW -100W
測量分辨率	10mW	10mW
功率量程	50W	100W
最大CW 功率密度	15kW/cm2	15kW/cm2
響應時間	< 1.5S	< 1.5S
測量不準確度±%	< 2	< 2
線性度±%	< 1	< 1
測量精度±%	< 3	< 3
能量測量范圍	30J/cm2 @10ms	30J/cm2 @10ms
散熱方式	自然冷卻	自然冷卻
接口類型	RS232 / USB	RS232 / USB
重量	0.6kg	0.6kg
探頭尺寸	606065mm	606065mm
線纜長度	2m	2m

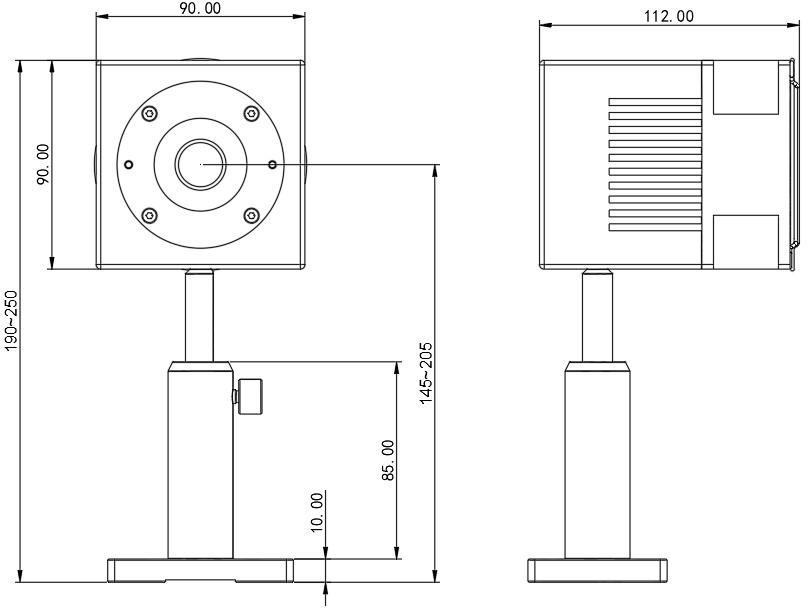

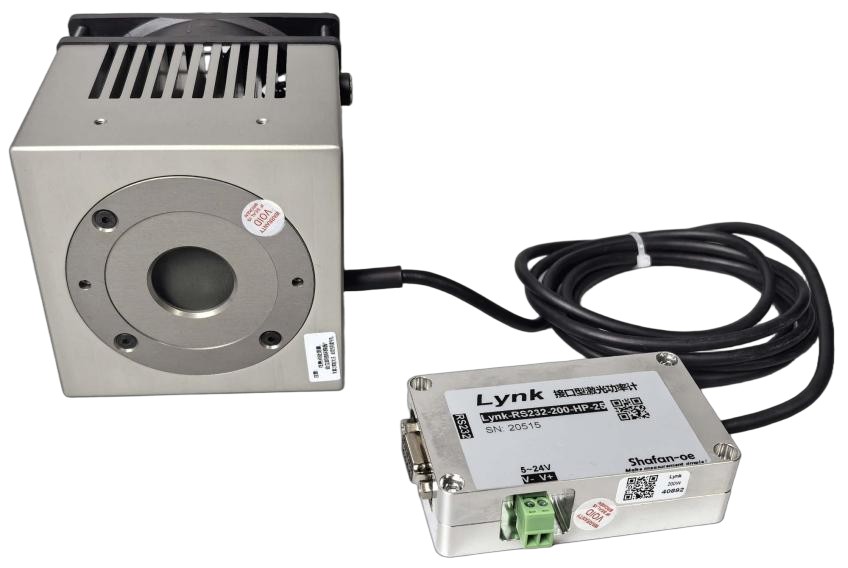

規格型號	200-HP-25	300-HP-25
光譜范圍	0.19-11um	0.19-11um
入光孔徑	25mm	25mm
功率測量范圍	100mW - 200W	100mW -300W
測量分辨率	10mW	10mW
功率量程	200W	300W
最大CW 功率密度	7kW/cm2	7kW/cm2
響應時間	< 2.5S	< 2.5S
測量不準確度±%	< 2	< 2
線性度±%	< 1	< 1
測量精度±%	< 3	< 3
能量測量范圍	30J/cm2 @10ms	30J/cm2 @10ms
散熱方式	自然冷卻	自然冷卻
接口類型	RS232 / USB	RS232 / USB
重量	1.25kg	1.25kg
探頭尺寸	909090mm	9090112mm
線纜長度	2m	2m

規格型號	500-HP-25	1000-HP-25
光譜范圍	0.19-11um	0.19-11um
入光孔徑	25mm	25mm
功率測量范圍	0.5W - 500W	1W -1000W
測量分辨率	0.1W	0.1W
功率量程	500W	1000W
最大CW 功率密度	6kW/cm2	6kW/cm2
響應時間	< 3.5S	< 3.5S
測量不準確度±%	< 2	< 2
線性度±%	< 1	< 1
測量精度±%	< 3	< 3
能量測量范圍	30J/cm2 @10ms	30J/cm2 @10ms
散熱方式	自然冷卻	自然冷卻
接口類型	RS232 / USB	RS232 / USB
重量	2.35kg	2.35kg
探頭尺寸	120120110mm	120120110mm
線纜長度	2m	2m

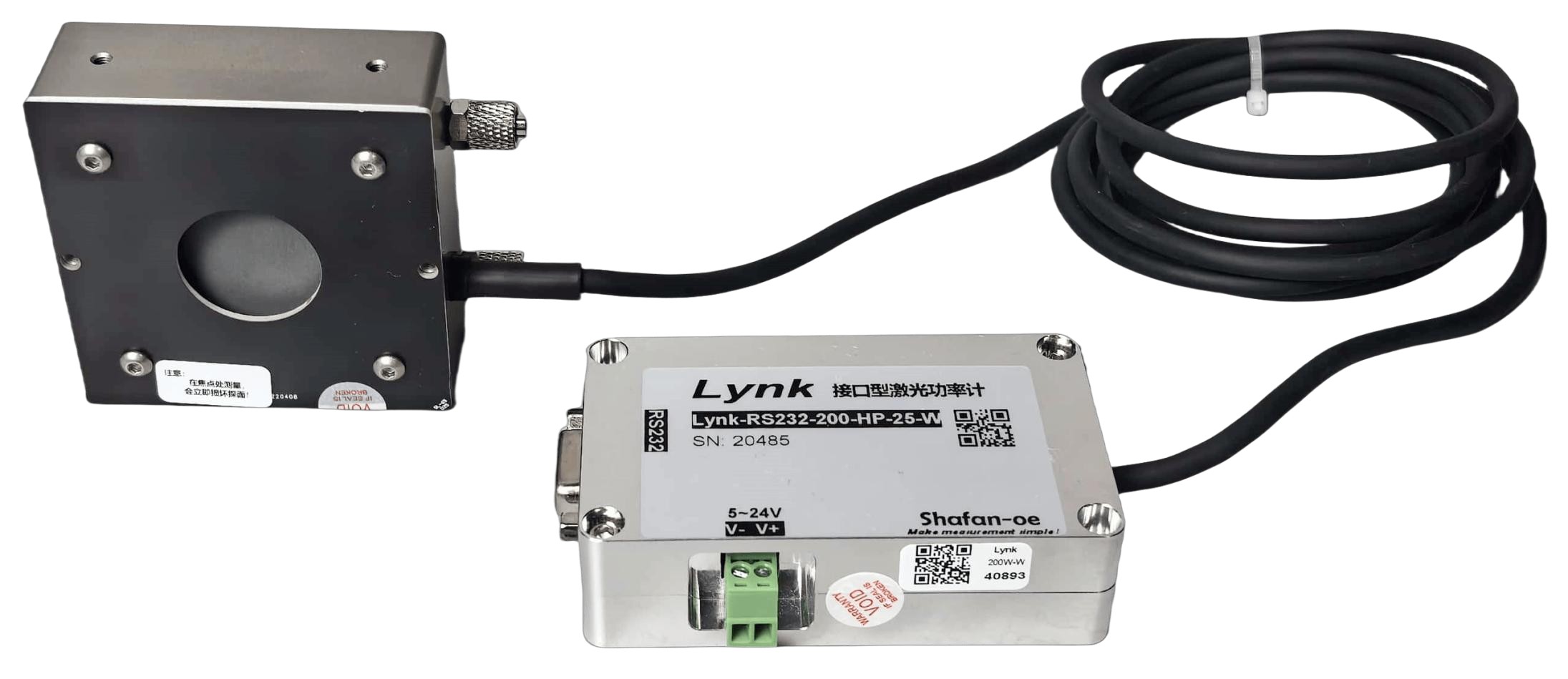

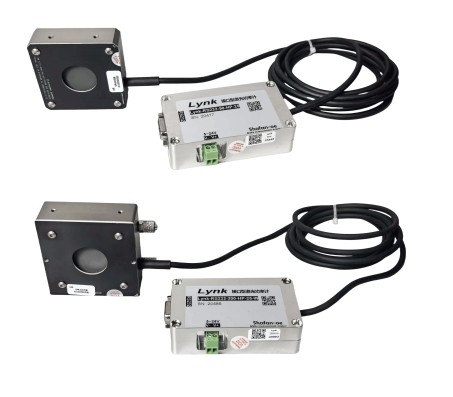

規格型號	200-HP-25-W	200-HP-25-WJ(均光版）
光譜范圍	0.19-11um	0.28-1.1um
入光孔徑	25mm	25mm
功率測量范圍	100mW - 200W	100mW - 200W
測量分辨率	10mW	10mW
功率量程	200W	200W
最大CW 功率密度	7kW/cm2	70kW/cm2
響應時間	< 2.5S	< 2.5S
測量不準確度±%	< 2	< 4
線性度±%	< 1	< 1
測量精度±%	< 3	< 5
能量測量范圍	30J/cm2 @10ms	30J/cm2 @10ms
散熱方式	水冷	水冷
快擰接頭	M-5H-6，6mm	M-5H-6，6mm
水流量	>=1.0L/min	>=1.0L/min
接口類型	RS232 / USB	RS232 / USB
重量	450g	450g
探頭尺寸	656525mm	656530mm
線纜長度	2m	2m

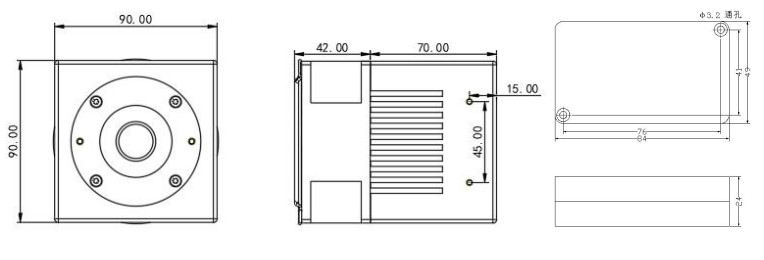

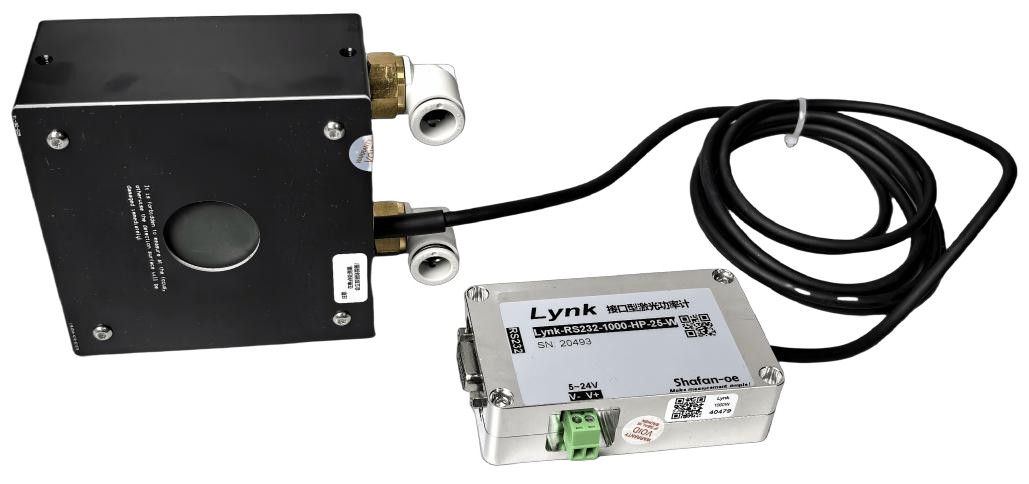

規格型號	500-HP-25-W	1000-HP-25-W
光譜范圍	0.19-11um	0.28-1.1um
入光孔徑	25mm	25mm
功率測量范圍	0.5W - 500W	1W - 1000W
測量分辨率	0.1W	0.1W
功率量程	500W	1000W
最大CW 功率密度	4kW/cm2	4kW/cm2
響應時間	< 3.5S	< 3.5S
測量不準確度±%	< 2	< 2
線性度±%	< 1	< 1
測量精度±%	< 3	< 3
能量測量范圍	30J/cm2 @10ms	30J/cm2 @10ms
散熱方式	水冷	水冷
快擰接頭	KQ2L10-02AS，10mm	KQ2L10-02AS，10mm
水流量	>=1.3L/min	>=1.3L/min
接口類型	RS232 / USB	RS232 / USB
重量	1.3kg	1.3kg
探頭尺寸	909044mm	909044mm
線纜長度	2m	2m

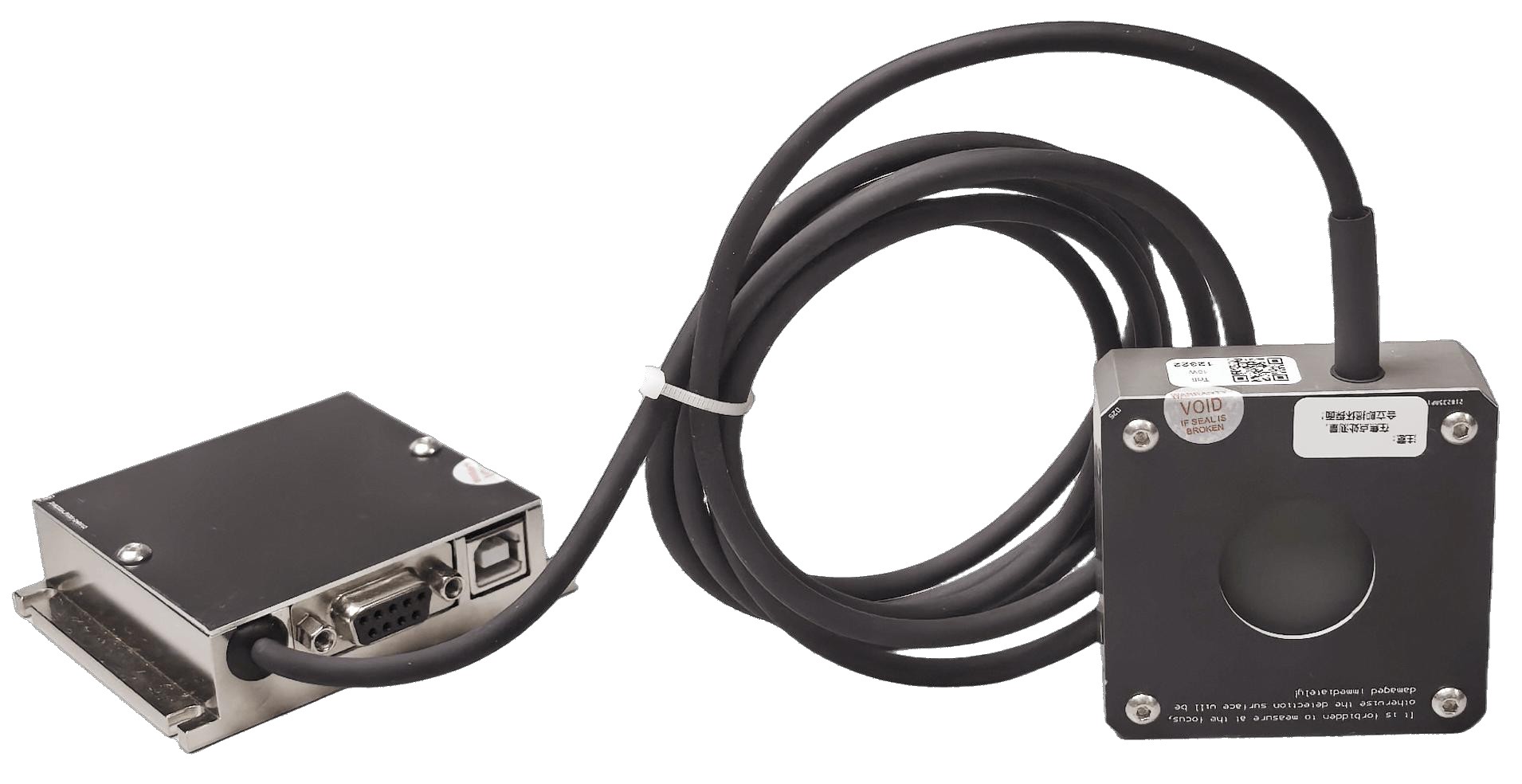

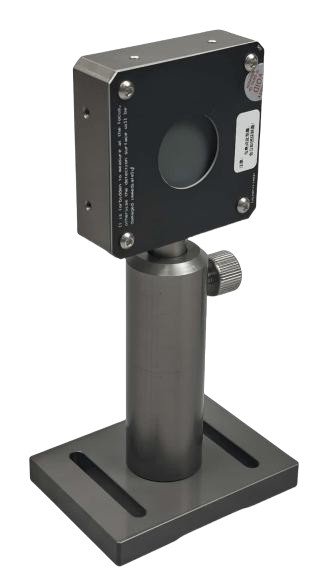

規格型號	PE10-HP-25
光譜范圍	0.19-11um
入光孔徑	25mm
功率測量范圍	10mW - 50W
最大CW 功率密度	15kW/cm2
響應時間	< 1.5S
測量不準確度±%	< 2
線性度±%	< 1
測量精度±%	< 3
能量測量范圍	10mJ-600mJ
能量量程	0.6J
測量分辨率	1mJ
最大能量密度	30 J/cm2 @10ms
散熱方式	自然冷卻
接口類型	DB9、USB
重量	170g
探頭尺寸(不含支架)	606020 mm
線纜長度	2m

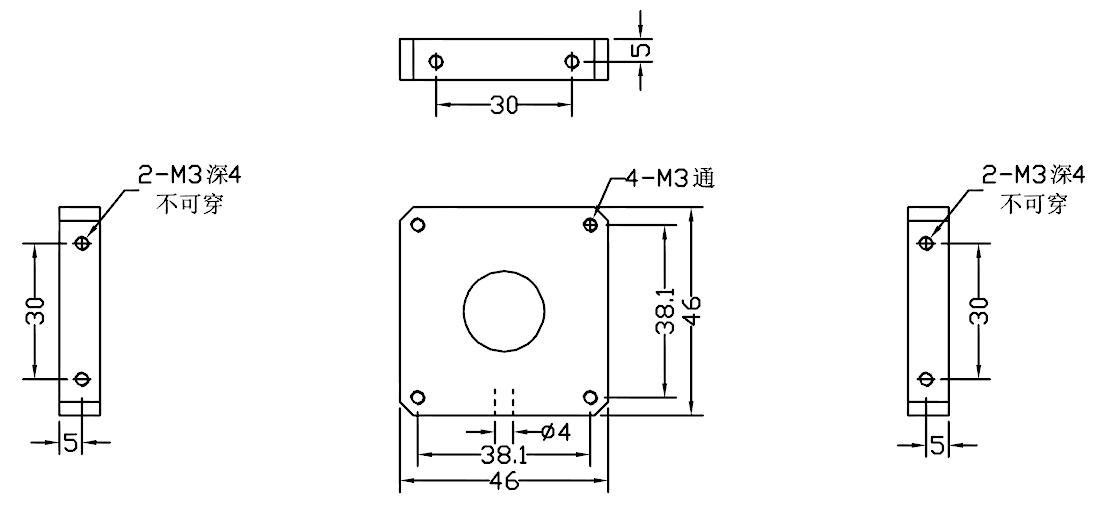

規格型號	A-1W	A-10W
光譜范圍	0.19-11um	0.19-11um
入光孔徑	18mm	18mm
功率測量范圍	1mW - 1.5W	1mW - 15W
供電電壓	5-24V	5-24V
模擬輸出	0-1.0V	0-1.0V
最大CW 功率密度	15kW/cm2	15kW/cm2
響應時間	<1.5S	< 1.5S
測量不準確度±%	< 2	< 2
線性度±%	< 1	< 1
測量精度±%	< 3	< 3
散熱方式	自然冷卻	自然冷卻
接口類型	0-1V 模擬量	0-1V 模擬量
重量	45g	45g
探頭尺寸	464610mm	464610mm
線纜長度	無	無
