緊湊型高功率Tm:YAG二極管泵浦激光模塊，波長為2020nm，高達100W的平均輸出功率和500Hz的重復頻率實現了同時控制和精確治療。緊湊型高功率Er:YAG二極管泵浦激光模塊，波長2940nm，標準激光泵浦源可提供高達130W的功率并有著高重復頻率和脈沖持續時間,在生物組織應用程序因其良好的光束質量和高水平的水吸收得到了好的效果。與燈泵浦激光器相比，能量損耗更少、冷卻系統更小、結構更堅固緊湊，適用于24/7全天候工作。我們所有3um DPSSL模塊還提供便于使用的的全套系統。
我們一站式供應各種類型的二極管模塊，中紅外激光器，Er:YAG泵浦模塊，Tm:YAG泵浦模塊，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們的產品經理！
緊湊型高功率Tm:YAG二極管泵浦激光模塊，波長為2020nm，高達100W的平均輸出功率和500Hz的重復頻率實現了同時控制和精確治療。
緊湊型單片激光系統
高效二極管泵浦

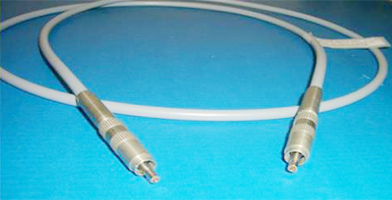

可提供光纖耦合版本
無高壓需求
減小能量損耗
免維護
過程存在可變性
| 型號 | STP-DPM-25(Tm:YAG) | STP-DPM-50(Tm:YAG) | STP-DPM-100(Tm:YAG) |
| 波長 | 2020nm | 2020nm | 2020nm |
| 平均輸出功率(最大) | 25/20W | 50/40W | 100/80W |
| 脈沖能量(最大) | 250/200mJ | (0.5-4)/(0.4-3.2)J | (1-8)/(0.8-6.4)J |
| 脈沖重復頻率(最大) | 500Hz | 500Hz | 500Hz |
| 脈寬 | 100-500μs | 100-500(20000*)μs | 100-500(20000*)μs |
| 平均電流(最大) | 8A | 7A | 7A |
| 操作模式 | 脈沖 | 脈沖 | 脈沖 |
| 光學效率 | >15% | >20% | >20% |
| 光束形狀（聚焦） | 近平頂光 | 近平頂光 | 近平頂光 |
| 光束質量 | M2<20 | M2<30 | M2<40 |
| 光束直徑 | 1.6mm | 1.6mm | 1.6mm |
| 分散角(半角) | <20mrad | <30mrad | <40mrad |
| 光纖直徑Low-OH | ~100μm(NA<0.2) | ~150μm(NA<0.2) | ~200μm(NA<0.2) |
| 冷卻液 | 含有除藻劑的蒸餾水和緩蝕劑 | 含有除藻劑的蒸餾水和緩蝕劑 | 含有除藻劑的蒸餾水和緩蝕劑 |
| 冷卻液溫度 | 25°C | 25°C | 25°C |
| 冷卻液流量 | ≥4lpm | ≥5lpm | ≥6lpm |
| 冷卻液壓力 | (2-5)bar | (3-5)bar | (3-5)bar |
| 所需冷卻功率 | ~350W@25°C環境溫度 | ~500W@25°C環境溫度 | ~750W@25°C環境溫度 |
| 二極管正向電壓 | <40V | ~75V | ~130V |
| 二極管正向電流 | 150A | 150A | 150A脈沖 |
| 平均功耗（最大值） | <500W | <750W | <1000W |
| 尺寸 | 120x96x75mm | 120x96x75mm | 120x120x75mm |
| 重量 | 1.5kg | 1.6kg | 1.7kg |
| 發射高度 | 47.5mm | 47.5mm | 47.5mm |
STP-LDD系列是經濟型QCW激光二極管驅動器，旨在提供高電流脈沖來驅動各種應用中的我們的激光泵浦模塊。它提供高達150A的輸出電流和從50到500us的可變脈沖寬度。提供的散熱器和強制氣流可提供高達1000W的平均輸出功率。集成了多項安全功能以保護激光二極管和驅動器。
| 型號 | STP-DPM-25(Tm:YAG) | STP-DPM-50/100(Tm:YAG) |
| 激光二極管驅動器 | LDD-36200 | LDD-120200 |
| 輸出電流 | 高達150A | 高達150A |
| 上升時間(10-90%) | <20μs | <20μs |
| 機械尺寸(WxDxH) | 200x150x85mm | 300x200x120mm |
| 效率 | >80% | >80% |
緊湊型高功率Er:YAG二極管泵浦激光模塊，波長2940nm，標準激光泵浦源可提供高達130W的功率并有著高重復頻率和脈沖持續時間,在生物組織應用程序因其良好的光束質量和高水平的水吸收得到了好的效果。與燈泵浦激光器相比，能量損耗更少、冷卻系統更小、結構更堅固緊湊，適用于24/7全天候工作。我們所有3um DPSSL模塊還提供便于使用的的全套系統。
緊湊型單片激光系統
高效二極管泵浦
可提供光纖耦合版本
無高壓需求
減小能量損耗
高達1kHz的高重復率
高光束質量與高聚焦性相結合
緊湊免維護
過程存在可變性
| 主要型號 | STP-DPM-2(Er:YAG) | STP-DPM-25(Er:YAG) | STP-DPM-50(Er:YAG) |
| 波長 | 2940nm | 2940nm | 2940nm |
| 平均輸出功率(最大) | 2/1.2W | 25/16W | 50/33W |
| 脈沖能量(最大) | 20/13mJ | 300/200mJ | 600/400mJ |
| 脈沖重復頻率 | 高達1kHz | 高達1kHz | 高達1kHz |
| 脈寬 | 40to1000μs | 40to1000μs | 40to1000μs |
| 平均電流(最大) | 30A | 25A | 25A |
| 操作模式 | 脈沖 | 脈沖 | 脈沖 |
| 光學效率 | >10% | >10% | >10% |
| 光束形狀（聚焦） | 近平頂光 | 近平頂光 | 近平頂光 |
| 光束質量 | M2<5 | M2<25 | M2<50 |
| 光束直徑 | 0.6mm | 1.6mm | 1.6mm |
| 分散角（半角） | <25mrad | <25mrad | <50mrad |
| 光纖直徑(1) | ~230μm(NA<0.2) | ~230μm(NA<0.2) | ~420μm(NA<0.2) |
| 冷卻液 | 含有除藻劑的蒸餾水和緩蝕劑 | 含有除藻劑的蒸餾水和緩蝕劑 | 含有除藻劑的蒸餾水和緩蝕劑 |
| 冷卻液溫度 | 20to35°C | 20to25°C | 20to25°C |
| 冷卻液流量 | ≥1lpm | ≥5lpm | ≥6lpm |
| 冷卻液壓力 | 1-3bar | 2-5bar | 3-5bar |
| 所需冷卻功率 | ~150W@25°C環境溫度 | ~540W@25°C環境溫度 | ~780W@25°C環境溫度 |
| 二極管正向電壓 | 2V | ~20V | ~30V |
| 二極管正向電流 | 350A脈沖 | 300A脈沖 | 300A脈沖 |
| 平均功耗（最大值） | <120W含2TECs | <450W | <900W |
| 尺寸 | 30x32x25mm | 120x96x75mm | 120x120x75mm |
| 重量 | 60g | 1.5kg | 1.7kg |
| 發射高度 | - | 47.5mm | 47.5mm |
STP-LDD系列是經濟型QCW激光二極管驅動器模塊，旨在提供高電流脈沖來驅動各種應用中的我們的激光模塊。它提供高達300A的輸出電流和從50到1000(3)us的可變脈沖寬度。提供的散熱器和強制氣流可提供高達1000W的平均輸出功率。集成了多項安全功能以保護激光二極管和驅動器。
| 型號 | STP-DPM-2(Er:YAG) | STP-DPM-25(Er:YAG) | STP-DPM-50(Er:YAG) |
| 激光二極管驅動器 | STP-LDD-20300 | STP-LDD-30300 | |
| 輸出電流 | 高達300A | 高達300A | |
| 上升時間(10-90%) | <20μs | <20μs | |
| 機械尺寸(WxDxH) | 200x150x85mm | 200x150x85mm | |
| 附加特性 | 安全電路及通信接口 | 安全電路和通信接口 | |
高強度2.81μm激光器
高達25mJ的納秒脈沖能量
線性偏振光束
高效率的二極管泵浦
無高壓需求
免維護
| 波長范圍 | 2810nm |
| 平均輸出功率(最大) | 5W |
| 脈沖能量(最大) | 25mJ(@100Hz) |
| 脈沖重復頻率 | 500Hz |
| 脈寬(FWHM) | <100ns |
| 偏振 | 線性 |
| 平均電流(最大) | 10A |
| 操作模式 | 脈沖 |
| 光束質量 | M2<10 |
| 光束直徑 | 2.5mm |
| 光束形狀（聚焦） | 近平頂光 |
| 冷卻液 | 含有除藻劑和緩蝕劑的蒸餾水 |
| 冷卻液溫度 | 20to25°C |
| 冷卻液流量 | ≥4lpm |
| 冷卻液壓力 | (2-5)bar |
| 所需冷卻功率 | ≥780W@25°C環境溫度 |
| 電氣參數 | |
| 二極管正向電壓 | ~25V |
| 二極管正向電流 | max200A脈沖 |
| 平均功耗（最大值） | <650W |
| 最大紋波/過沖 | <5% |
| 尺寸 | 300x120x75mm |
| 重量 | 5.0kg |
| 發射高度 | 47.5mm |
STP-LDD是一種經濟型QCW激光二極管驅動器模塊，旨在提供高電流脈沖來驅動各種應用中的我們的激光模塊。它提供高達300A的輸出電流和從50到1000(1)us的可變脈沖寬度。提供的散熱器和強制氣流可提供高達1000W的平均輸出功率。集成了多項安全功能以保護激光二極管和驅動器。
300A脈沖輸出電流
50to1000μs脈寬
高達≥80%效率
有保護功能
自動調整輸出電壓
| 型號 | STP-LDD-20300 | STP-LDD-30300 | STP-LDD-38200 | STPLDD-120200 |
| 輸出電壓(自適應) | 2-20V | 8-30V | 10-38V | 60-140V |
| 輸出電流(最大) | 300A | 300A | 200A | 200A |
| 上升時間(10-90%) | ≤20μs | ≤20μs | ≤20μs | ≤20μs |
| 電源電壓 | 24-28V | 48V | 24-28V | 48V |
| 最大平均輸出電流 | 25A | 25A | 7.5A | 7.5A |
| 脈寬 | 50μs-1ms | 50μs-1ms | 50-500μs | 50-500μs |
| 最大操作頻率 | 2kHz | 2kHz | 2kHz | 2kHz |
| 接口 | 聯鎖、電流監控、觸發輸入、觸發輸出、激光啟用、CAN、RS232、USB，繼電器輸出 | |||
STP-TLDD是一種實用的脈沖和CW激光二極管驅動器模塊，旨在提供大電流脈沖來驅動各種應用中的激光模塊。它提供2x12.5A和4x750mA的輸出電流和從50μs到CW的可變脈沖寬度。集成了多項安全功能以保護激光二極管和驅動器。
2x12.5A輸出電流(50μs-CW)
4x750mA(CW)
| 輸出電壓(自適應) | 1-3V |
| 輸出電流(最大) | 2x12.5A(50μs-CW)and4x750mA(CW) |
| 上升時間(10-90%) | ≤50μs |
| 脈寬 | 50μs-CW |
| 最大操作頻率 | 50kHz |
| 電源電壓 | 12V |
| 額定功率(最大) | 100W |
| 冷卻 | 強制通風 |
| 接口 | 聯鎖、電流監視器、觸發輸入、觸發輸出、激光、啟用、UART、USB、風扇 |
