BBO、LBO與KTP非線性光學晶體的頻率轉換性能對比研究

介紹：

本文對三種重要的非線性光學晶體：β硼酸鋇（BBO）三硼酸鋰（LBO）磷酸鈦氧鉀（KTP）進行了全面比較。每種晶體都為光學領域帶來了獨特的屬性，特別是在激光應用中，這需要仔細評估其各自的非線性特性、轉換效率以及與不同激光頻率轉換場景的兼容性。我們的目的是提供關于這些材料的優點和局限性的清晰視角，從而幫助特定應用的選擇過程，同時有助于更廣泛地理解非線性光學過程中的動力學。

第一節.材料概述

β-硼酸鋇 (BBO)

β-硼酸鋇 (BBO) 是非線性光學領域的杰出參與者。該晶體具有寬廣的透明度范圍，從深紫外（約 190 nm）到遠紅外（約 3500 nm）。其高傷害閾值是推動 BBO 在高功率作戰中脫穎而出的獨特屬性。此外，BBO 的雙折射性質增加了其吸引力，提供了廣泛的相位匹配條件，這對于頻率轉換應用至關重要。

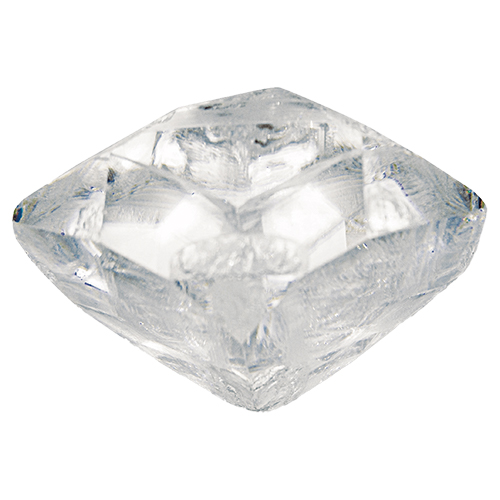

三硼酸鋰 (LBO)

三硼酸鋰 (LBO) 是另一種重要的非線性光學晶體，具有廣泛的透明度范圍，從紫外 (160 nm) 到遠紅外 (2600 nm)。除了令人印象深刻的透明度外，LBO 還具有高損傷閾值和最小離散，使其成為高功率應用的理想選擇。它還以其大的有效非線性系數而聞名，這使得它能夠有效地處理倍頻、三倍頻和混頻等任務。

磷酸鈦氧鉀 (KTP)

磷酸鈦氧鉀 (KTP) 是非線性光學中最常用的晶體之一，以其在寬波長范圍內的非臨界相位匹配 (NCPM) 而聞名。KTP具有高光學損傷閾值和出色的溫度帶寬，在各種條件下都能保持可靠的運行。再加上其強大的非線性光學響應，使得 KTP 成為從倍頻到光學參量振蕩等應用的熱門選擇。

第二節.非線性特性

BBO 具有高非線性和寬相位匹配帶寬，即使對于低功率激光器也能實現高效的頻率轉換。其出色的非線性系數主要歸因于其較寬的透明度范圍和較大的雙折射，這在相位匹配條件方面提供了靈活性。在二次諧波發生 (SHG) 和和頻發生 (SFG) 等應用中，BBO 由于其高非線性而表現出令人印象深刻的性能，使其適合倍頻或功率較低的激光器的混頻。此外，BBO 的寬相位匹配帶寬使其能夠適應波長和溫度波動，從而增強其在各種條件下的適用性。

LBO雖然非線性系數比BBO小，但也有其獨特的優勢。最重要的是，由于其雙折射率較低，因此具有更寬的接收角和更少的走離，這使得 LBO 對于高功率密度應用特別有價值。較低的走離角可減少空間光束畸變，從而提高高功率激光系統的整體光束質量和轉換效率。此外，LBO相對較高的損傷閾值和較大的有效非線性系數使其即使在高功率運行下也能保持高效的變頻。這使得 LBO 成為高功率激光系統中倍頻、三倍頻或混頻的合適選擇，這些系統需要在高強度條件下保持穩定的性能。

KTP的非線性特性使其脫穎而出，尤其是在近紅外區域。其高非線性系數使其非常適合混頻和倍頻，特別是在此頻譜范圍內。KTP 的主要優勢之一是能夠在較寬的波長范圍內執行非關鍵相位匹配。這一特性保證了高轉換效率并降低了轉換過程的角度敏感性，從而簡化了實際應用中的對準程序。此外，KTP 的高光學損傷閾值和良好的熱穩定性使其能夠承受高功率水平，同時保持高轉換效率。這使得 KTP 可用于廣泛的應用，例如固態和光纖激光器的頻率轉換，特別是在近紅外區域。

第三節.激光器中的效率和變頻應用

BBO 的高非線性系數加上廣泛的相位匹配能力，使其成為高功率紫外線 (UV) 發生和深紫外線應用的理想選擇。其寬廣的透明度范圍可在廣闊的光譜范圍內實現高效的頻率轉換，這對于紫外線生成特別有用。此外，BBO的高損傷閾值使其能夠承受高強度的紫外線輻射，從而即使在苛刻的條件下也能確保穩定的性能。當考慮其在激光器中的應用時，BBO 寬的相位匹配范圍和高非線性使其成為倍頻、三倍頻和混頻的首選，特別是在中低功率激光器中。例如，BBO 已成功應用于鈦藍寶石激光器的倍頻，從而有效產生紫外線輻射。

LBO 由于其較寬的透明度范圍和較高的損傷閾值，在中深紫外區域的頻率轉換方面表現出色。其有效非線性系數大、接受角寬，特別適合大功率應用。這些特性也使得LBO成為高功率Nd:YAG和其他固體激光器頻率轉換的流行選擇。此外，LBO 的最小離散角有助于提高光束質量，從而提高高功率激光系統的轉換效率。LBO的應用不僅限于倍頻；它還用于光學參量振蕩器 (OPO)，以產生從紫外線到紅外線的廣泛波長。

KTP 在近紅外區域具有出色的效率，是固體激光器產生綠色輸出的首選材料。KTP 的高非線性系數和非關鍵相位匹配能力使其成為 Nd:YAG 和其他在近紅外區域工作的激光器的高效倍頻的理想選擇。此外，KTP的高損傷閾值和出色的熱穩定性確保即使在高功率條件下也能可靠運行，使其成為大功率倍頻應用的最愛。KTP 的一個值得注意的應用是綠色激光筆，它用于將 Nd: YAG 或 Nd: YVO4 激光器的頻率加倍，從而產生綠光。此外，KTP還用于光學參量振蕩器（OPO）和混頻等多種其他應用，進一步證明了其在非線性光學領域的多功能性。

第四節.如何選擇

在考慮適合特定應用的非線性光學晶體時，必須仔細了解每種潛在材料的獨特屬性和功能。例如，如果您正在處理需要產生紫外線的應用，β-硼酸鋇 (BBO) 可能是您的理想合作伙伴，因為它在紫外線范圍內具有廣泛的透明度。然而，如果您的工作需要在中深紫外區域進行頻率轉換，特別是在高功率水平下，三硼酸鋰 (LBO) 可能會更好地滿足您的需求，因為它具有較高的損傷閾值和最小的走離。

另一方面，磷酸鈦氧鉀 (KTP) 通常是近紅外區域倍頻的首選。其高轉換效率和出色的熱穩定性使其非常適合此類應用。

重要的是要記住，這些決定不能在真空中做出。相反，您必須考慮激光系統的所有操作條件，包括功率水平、基本波長和所需的輸出波長。此外，您的應用的特定需求（無論是更高的光束質量、特定的接收角度還是特定的相位匹配條件）都會對您的材料選擇產生重大影響 。

從本質上講，選擇合適的非線性光學晶體需要全面了解系統的要求，并詳細了解每種材料的優點和局限性。請務必考慮向專家或制造商尋求建議，以確保所選晶體最適合您的特定應用。

結論：

總之，非線性光學晶體，即β硼酸鋇（BBO）、三硼酸鋰（LBO）和磷酸鈦氧鉀（KTP）的選擇在激光器頻率轉換領域起著至關重要的作用。每種晶體都具有獨特的優勢，BBO 提供寬廣的透明度范圍和高非線性度，LBO 提供最小的走離和高損傷閾值，KTP 因其高非線性系數而在近紅外區域表現出色。選擇合適晶體的決定取決于對預期應用要求的透徹理解，包括所需輸出波長、功率水平、效率、穩定性和其他特定需求等因素。通過考慮這些元素，用戶可以確定最適合其獨特的非線性光學應用的晶體。
